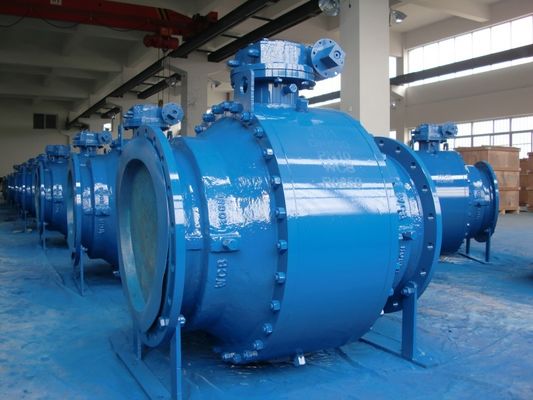

سوپاپ توپی نوع سه تایی ورودی جانبی
شیر توپی سوار Trunnion برای استفاده در انواع خطوط لوله از کلاس 150 تا کلاس 2500 ، PN16 ~ PN160 ، JIS 10K ~ JIS 20K برای قطع یا روشن کردن لوله لوله مناسب است ، که انواع مختلف آن شامل چرخ دنده کرم ، منول ، محرک های پنوماتیک یا الکتریکی ، به طور کلی اتصال فلنج ، و اتصال انتهایی جوشکاری لب به لب نیز.
| نوع شیر توپی |
طراحی و ساخت |
چهره به چهره / پایان به پایان |
ابعاد فلنج |
درجه حرارت فشار |
بازرسی و آزمایش |
| شیر توپی فلنج اسپلیت |
BS5351 |
ANSI B16.10 |
ANSI B16.5 |
ANSI B16.34 |
API6D |
| شیر توپی فلنج ثابت |
API6D / API608 |
API6D |
ANSI B16.47 |
ANSI B16.34 |
API598 |
مواد اصلی
| جنس بدنه |
اصلاح مواد |
مهر و موم مواد |
واشر / بسته بندی |
| WCB / LCB / CF8 / CF8M / CF3 / CF3M ، ETC |
SS410 ، SS420 ، SS304 ، SS316 ، ETC |
PTFE ، RPTFE ، PEEK ، PPL ، ETC. |
گرافیتPTFE ، PPLو غیره.
|
داده های طراحی
استاندارد طراحی: API 6D ، DIN3357-1 ، EN12516-1
استاندارد چهره به چهره: API6D ، ASME B16.10 ، DIN3202
اتصال استاندارد: ASME B 16.5 ، ASME B16.47 ، DIN 2543/4 ، ASME B 16.25
تست و بازرسی استاندارد: API 6D ، API 598
دمای کار: -196 ℃ ~ 610
نوع اتصال: RF ، RTJ ، FF ، BW.BSPT ، NPT
محیط ترش: NACE MR0175
ویژگی طراحی
1: سوراخ سوراخ دار یا سوراخ دار
2: ساختار بدنه دو تکه یا سه تکه
3: دو بلوک و خونریزی ، دو جدایی و خونریزی (DIB-1 و DIB-2)
4: طراحی ایمن در برابر آتش (API 607)
5: سیستم ضد انفجار
6: طراحی ضد استاتیک
7: تسکین حفره خود
8: تست انتشار فراری (اختیاری)
انزوا و خونریزی دوبل (DIB)
صندلی با اثر پیستون دو ، فشار متوسط ، هم در بالادست و در پایین دست و هم در حفره بدن ، یک رانش نتیجه ایجاد می کند که حلقه صندلی را به سمت توپ سوق می دهد ، دریچه با حلقه های صندلی اثر پیستون دو نیاز به کاهش فشار حفره برای کاهش ساخت فشار بیش از حد در حفره بدن
گزینه های آب بندی
صندلی نرم: مهر و موم حلقه ای فلزی به فلزی
مهر و موم قابل اطمینان ساختار ساده قابل استفاده برای ذرات مهر و موم قابل اطمینان گشتاور کم پاسخگوی بالا بودن مشتریان است
کاربرد گسترده کم هزینهشرایط رسانه قابلیت اطمینان آب بندی و نیازهای گشتاور کم
طراحی ایمن در برابر آتش
دریچه های توپی اطمینان 100٪ از آزمایش ایمن آتش را تضمین می کند.همانطور که شیر توپی از طریق مهر و موم حلقه O و واشر زخم مارپیچی گرافیت فلزی دو طرح مهر و موم شده اعمال می کند.هنگامی که شیر سوخته است ، مواد غیر فلزی مانند مهر و موم صندلی PTFE ، واشر ، مهر و موم حلقه O ، لاستیک و غیره آسیب می بینند ، در همین حال لایه بیرونی واشر مارپیچ گرافیت فلزی مهر و موم ثانویه ایجاد می کند.هنگامی که صندلی نرم سوخته است ، صندلی فلزی به طور خودکار یک مهر و موم فلزی با توپ تحت فشار فنر ایجاد می کند که نشت داخلی و نشت خارجی را به طور مثر کنترل می کند.طراحی شیر کاملاً مطابق با API 607 ، API 6FA ، BS 6755 ، JB / T 6899 و سایر استانداردها است ،
بلوک دوبل و خونریزی (DBB)
هنگامی که توپ در موقعیت بسته است ، هر صندلی به طور مستقل و همزمان از جریان بالا / پایین و حفره بدن ، محیط فرآیند را مهر و موم می کند ، اجازه می دهد تا فشار حفره محبوس شده (DBB) از طریق دریچه تخلیه و تخلیه خونریزی شود.عملکرد دو بلوک و خونریزی امکان شستشوی شیر تحت فشار و بررسی صحت درزگیری صندلی را فراهم می کند.
این توپ توسط trunnion و ساقه برای اندازه 4 "و کوچکتر ثابت می شود.صفحه Trunnion برای اندازه 6 "و بزرگتر پشتیبانی می کند
