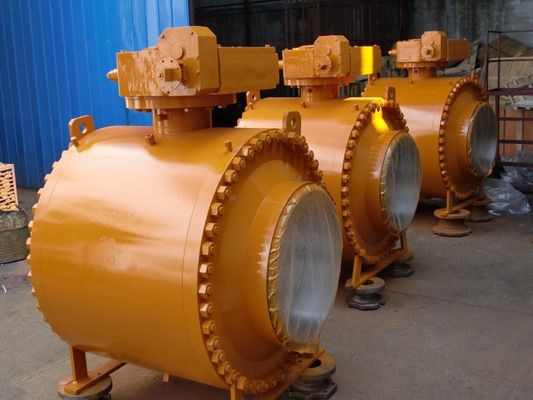

سوپاپ توپی سوار شده با دو جداسازی ایمنی در آتش

جداسازی مضاعف و ورودی جانبی دریچه توپی

امکانات:

1. نوع بازیگران با 2 عدد Split Body Deisgn یا جعلی نوع با 3 PCS طراحی بدن ،
مواد بازیگران: WCB ، CF8 ، CF8M ، CF8C ، فولاد ضد زنگ دوبلکس و غیره
مواد جعلی: A105 ، F304 ، F316 ، F317 ، F347 ، F11 ، F51 ، F59 ، ETC.
سایر مواد موجود در صورت درخواست ، موجود در انواع مختلف تریم و صندلی (انعطاف پذیر و فلز) مواد متناسب با شرایط مختلف خدمات.

2. عملیات موجود:
دسته معمولی یا دسته قابل قفل کار می کند ،
دنده کار می کند ،
پنوماتیک کار می کند ،
برق یا هیدرولیک کار می کند.

2. امتیاز فشار موجود:
CL150 ، CL300 ، CL600 ، CL900 ، CL1500 ، CL2500

3. محدوده اندازه موجود: 1/2 "- 18"

4. استانداردهای کاربرد
استاندارد طراحی: API 6D
ابعاد فلنج به ANSI B16.5
ابعاد چهره به چهره به ANSI B16.10
پیش دماامتیاز شیر توپی به ASME B16.34
ضخامت دیوار به ASME B16.34
آتش سوزی در طراحی شیرهای توپی به API 6FA / API 607
بازرسی و آزمایش: API 6D / API598
علامت گذاری سوپاپ سوپاپ توپی: MSS- SP-25
به MR-01-75 در صورت درخواست

شرح
بدن سه تکه.شیر مطابق با نیازهای API 6D برای سرویس خط لوله طراحی شده است.طرح ساقه ضد استاتیک و ضد انفجار.طراحی صندلی قدرت کاملی را ارائه می دهد و به صورت نوع خوداتکایی یا دو نوع اثر پیستون در دسترس است.Disign اصطکاک را به حداقل می رساند که منجر به گشتاور کم کار می شود.به صورت دو بلوک و اجرای خونریزی موجود است ، که امکان تخلیه و تخلیه مایع مایع از حفره بدن را فراهم می کند.سوراخ های موجود و کامل موجود.شیرهای توپی firesafe مطابق با BS EN 12266-2 ، API 6FA و API 607 ​​تست شده است. محرک های برقی ، پنوماتیک و هیدرولیک در صورت نیاز مشتری در دسترس هستند.

مقدمه کلی
دریچه های توپی سوار Trunnion مطابق با API 6D برای کلاسهای ASME کلاس 150 ، 300 ، 600 ، 900 ، 1500 و 2500 طراحی شده است. اتصالات پیچ و مهره ای از جنس فولاد ضد زنگ و سه طرفه ساخته شده از سمت فولاد جعلی اتصال پیچ و مهره ، ضخامت بدن مطابق با ANSI B16.34 است. حلقه صندلی از نوع شناور است ، برای اطمینان از تماس با توپ ، فنر بارگیری می شود تا یک مهر و موم محکم موثر حتی در فشار دیفرانسیل کم بین حفره و بسته شدن پایین دست فراهم کند. طراحی استاندارد نشسته نرممواد نرم و مختلف صندلی بر اساس شرایط کار مشتری در دسترس است. موجود در سوراخ کامل و کاهش یافته. محرک های الکتریکی ، پنوماتیک و هیدرولیکی بر اساس نیاز مشتری در دسترس هستند.

سه قطعه طراحی ورودی انتهای بدن ، حلقه گرافیت یا مهر و موم ویتون (یا درخواست) مهر و موم اطمینان از یکپارچگی مطلق مهر و موم.در طراحی بدنه پیچ و مهره ای ، یک سازگاری محکم وجود دارد که بین بدنه و آداپتور با هم تداخل دارند تا احتمال حرکت را در اثر تنش خط لوله به حداقل برساند.از مهر و موم مارپیچ با زخم فولاد ضد زنگ / گرافیل پر شده برای مهر و موم مطلق استفاده می شود.
ابعاد بدنه و آداپتورها برای تماس با فلز اندازه گیری می شود تا از خرد شدن صحیح واشر اطمینان حاصل شود.

مواد اصلی

طراحی ایمن در برابر آتش

دریچه های توپی اطمینان 100٪ از آزمایش ایمن آتش را تضمین می کند.همانطور که شیر توپی از طریق مهر و موم حلقه O و واشر زخم مارپیچی گرافیت فلزی دو طرح مهر و موم شده اعمال می کند.هنگامی که شیر سوخته است ، مواد غیر فلزی مانند مهر و موم صندلی PTFE ، واشر ، مهر و موم حلقه O ، لاستیک و غیره آسیب می بینند ، در همین حال لایه بیرونی واشر مارپیچ گرافیت فلزی مهر و موم ثانویه ایجاد می کند.هنگامی که صندلی نرم سوخته است ، صندلی فلزی به طور خودکار یک مهر و موم فلزی با توپ تحت فشار فنر ایجاد می کند که نشت داخلی و نشت خارجی را به طور مثر کنترل می کند.طراحی شیر کاملاً مطابق با API 607 ​​، API 6FA ، BS 6755 ، JB / T 6899 و سایر استانداردها است ،

ساقه ضد انفجار:

ساقه جداگانه از توپی با شانه دور یکپارچه T ساخته می شود ، که توسط خفیف حفظ می شود. (سایر طرح ها در صورت درخواست موجود است)

دستگاه ضد الکتریسیته ساکن:

دستگاه ضد الکتریسیته ساکن از نوع بهار و گرافیت بین توپ ، ساقه ، فلنج غده و بدن اعمال می شود تا تداوم الکتریکی را بین تمام اجزای فلزی حفظ کند.و اطمینان از مقاومت کمتر از شدیدترین نیاز به خدمات.

دستگاه تزریق گریس

برای DN150 (NPS 6) و بزرگتر ساقه و صندلی سوپاپ با دستگاه تزریق گریس آب بندی تهیه شده است ، برای DN125 و کوچکتر ، ما می توانیم دستگاه تزریق گریس آب بندی را با توجه به نیاز مشتری ارائه دهیم.هنگامی که حلقه O به طور تصادفی آسیب می بیند ، توسط درزگیر تزریقی مهر و موم شده برای جلوگیری از رسانه از طریق حلقه صندلی شیر و نشت ساقه.

گزینه های آب بندی

صندلی نرم: مهر و موم حلقه ای فلزی به فلزی

مهر و موم قابل اطمینان ساختار ساده قابل استفاده برای ذرات مهر و موم قابل اطمینان گشتاور کم پاسخگوی بالا بودن مشتریان است

کاربرد گسترده کم هزینهشرایط رسانه قابلیت اطمینان آب بندی و نیازهای گشتاور کم

بلوک دوبل و خونریزی (DBB)

هنگامی که توپ در موقعیت بسته است ، هر صندلی به طور مستقل و همزمان از جریان بالا / پایین و حفره بدن ، محیط فرآیند را مهر و موم می کند ، اجازه می دهد تا فشار حفره محبوس شده (DBB) از طریق دریچه تخلیه و تخلیه خونریزی شود.عملکرد دو بلوک و خونریزی امکان شستشوی شیر تحت فشار و بررسی صحت درزگیری صندلی را فراهم می کند.

انزوا و خونریزی دوبل (DIB)

صندلی با اثر پیستون دو ، فشار متوسط ​​، هم در بالادست و در پایین دست و هم در حفره بدن ، یک رانش نتیجه ایجاد می کند که حلقه صندلی را به سمت توپ سوق می دهد ، دریچه با حلقه های صندلی اثر پیستون دو نیاز به کاهش فشار حفره برای کاهش ساخت فشار بیش از حد در حفره بدن

این توپ توسط trunnion و ساقه برای اندازه 4 "و کوچکتر ثابت می شود.صفحه Trunnion برای اندازه 6 "و بزرگتر پشتیبانی می کند
