جزئیات محصول:
|
اندازه: | NPS 2 "تا 60" | فشار: | 150LB تا 2500LB |
---|---|---|---|
محدوده دما: | -196 ~ 300 ℃ درجه حرارت متوسط ، دمای معمولی و درجه حرارت بالا | بدنه و مواد اصلاح شده: | بازیگران فولاد ، WCB ، ASTM A105 ، ASTM A350 LF2 ، ASTM A182 F304 F304L F316 / F316L / F51 F53 F55 ، |
مواد صندلی: | PTFE، RPTFE، DEVLON، Molon، PEEK، صندلی فلزی | آب بندی بدن و ساقه: | بسته بندی (FKM، FFKM NBR، FPM HNBR، VITON، EPDM، AFLAS) ، واشر اسپیرال واشر (316SS + گرافیت) بسته بن |
برجسته: | API607 سوپاپ توپی بلوک دوبل,شیر توپی ورودی جانبی WCB,شیر توپی دوتایی بلوک WCB |

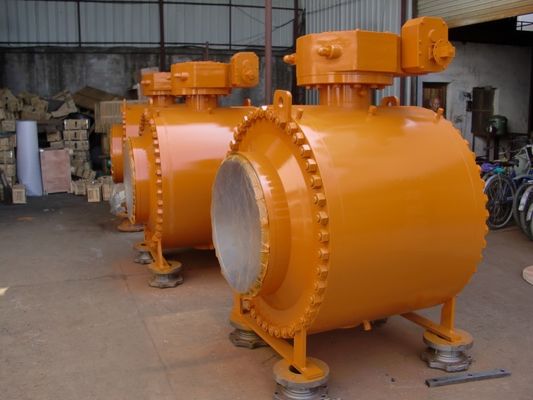

ورودی جانبی سوپاپ توپی دو بلوک و خونریزی
ویژگی های خاص طراحی
برای کاربردهای خاص و بیشتر ، برای اطمینان از قابلیت اطمینان بسته زیر دریا برای کل طول عمر با نگهداری صفر (حداکثر 30 سال) ، شامل ویژگی های خاص طراحی:
آب بندی فلزی اولیه بدنه بسته شدن / بدنه به سرپوش کلاه توسط حلقه واشر فلزی (نوع BX)
چندین مانع در سیستم آب بندی ساقه و مهر و موم ساقه فلز اولیه در صورت درخواست خدمات جدی.
آب بندی فلز به فلز بین Ball و Seat (با پوشش TCC) با 0 عملکرد نشت (RATE A) برای سرویس مایع.
مهر و موم های غیر الاستومری (PTFE-PEEK) سازگار با شدیدترین محیط ها ، مناسب برای سرویس تخریب بیش از -29 درجه سانتیگراد و بدون خطر تخریب تدریجی.
حفاظت داخلی در تمام مناطق آب بندی و سطوح حیاتی توسط پوشش جوش N06625 ؛به دلیل درخواست خدمات شدید کاملاً پوشیده شده است.
آرایش درگاه های تخلیه و تخلیه با جوشکاری سد فلزی اولیه و مهر و موم.
داده های طراحی
استاندارد طراحی: API 6D ، DIN3357-1 ، EN12516-1
استاندارد چهره به چهره: API6D ، ASME B16.10 ، DIN3202
اتصال استاندارد: ASME B 16.5 ، ASME B16.47 ، DIN 2543/4 ، ASME B 16.25
تست و بازرسی استاندارد: API 6D ، API 598
دمای کار: -196 ℃ ~ 610
نوع اتصال: RF ، RTJ ، FF ، BW.BSPT ، NPT
محیط ترش: NACE MR0175
شیر توپی سوار Trunnion برای استفاده در انواع خطوط لوله از کلاس 150 تا کلاس 2500 ، PN16 ~ PN160 ، JIS 10K ~ JIS 20K برای قطع یا روشن کردن لوله لوله مناسب است ، که انواع مختلف آن شامل چرخ دنده کرم ، منول ، محرک های پنوماتیک یا الکتریکی ، به طور کلی اتصال فلنج ، و اتصال انتهایی جوشکاری لب به لب نیز.
طراحی ایمن در برابر آتش
دریچه های توپی اطمینان 100٪ از آزمایش ایمن آتش را تضمین می کند.همانطور که شیر توپی از طریق مهر و موم حلقه O و واشر زخم مارپیچی گرافیت فلزی دو طرح مهر و موم شده اعمال می کند.هنگامی که شیر سوخته است ، مواد غیر فلزی مانند مهر و موم صندلی PTFE ، واشر ، مهر و موم حلقه O ، لاستیک و غیره آسیب می بینند ، در همین حال لایه بیرونی واشر مارپیچ گرافیت فلزی مهر و موم ثانویه ایجاد می کند.هنگامی که صندلی نرم سوخته است ، صندلی فلزی به طور خودکار یک مهر و موم فلزی با توپ تحت فشار فنر ایجاد می کند که نشت داخلی و نشت خارجی را به طور مثر کنترل می کند.طراحی شیر کاملاً مطابق با API 607 ، API 6FA ، BS 6755 ، JB / T 6899 و سایر استانداردها است ،
بلوک دوبل و خونریزی (DBB)
هنگامی که توپ در موقعیت بسته است ، هر صندلی به طور مستقل و همزمان از جریان بالا / پایین و حفره بدن ، محیط فرآیند را مهر و موم می کند ، اجازه می دهد تا فشار حفره محبوس شده (DBB) از طریق دریچه تخلیه و تخلیه خونریزی شود.عملکرد دو بلوک و خونریزی امکان شستشوی شیر تحت فشار و بررسی صحت درزگیری صندلی را فراهم می کند.
انزوا و خونریزی دوبل (DIB)
صندلی با اثر پیستون دو ، فشار متوسط ، هم در بالادست و در پایین دست و هم در حفره بدن ، یک رانش نتیجه ایجاد می کند که حلقه صندلی را به سمت توپ سوق می دهد ، دریچه با حلقه های صندلی اثر پیستون دو نیاز به کاهش فشار حفره برای کاهش ساخت فشار بیش از حد در حفره بدن
ساقه ضد انفجار:
ساقه جداگانه از توپی با شانه دور یکپارچه T ساخته می شود ، که توسط خفیف حفظ می شود. (سایر طرح ها در صورت درخواست موجود است)
دستگاه ضد الکتریسیته ساکن:
دستگاه ضد الکتریسیته ساکن از نوع بهار و گرافیت بین توپ ، ساقه ، فلنج غده و بدن اعمال می شود تا تداوم الکتریکی را بین تمام اجزای فلزی حفظ کند.و اطمینان از مقاومت کمتر از شدیدترین نیاز به خدمات.
دستگاه تزریق گریس
برای DN150 (NPS 6) و بزرگتر ساقه و صندلی سوپاپ با دستگاه تزریق گریس آب بندی تهیه شده است ، برای DN125 و کوچکتر ، ما می توانیم دستگاه تزریق گریس آب بندی را با توجه به نیاز مشتری ارائه دهیم.هنگامی که حلقه O به طور تصادفی آسیب می بیند ، توسط درزگیر تزریقی مهر و موم شده برای جلوگیری از رسانه از طریق حلقه صندلی شیر و نشت ساقه.
گزینه های آب بندی
صندلی نرم: مهر و موم حلقه ای فلزی به فلزی
مهر و موم قابل اطمینان ساختار ساده قابل استفاده برای ذرات مهر و موم قابل اطمینان گشتاور کم پاسخگوی بالا بودن مشتریان است
کاربرد گسترده کم هزینهشرایط رسانه قابلیت اطمینان آب بندی و نیازهای گشتاور کم
نوع شیر توپی | طراحی و ساخت | چهره به چهره / پایان به پایان | ابعاد فلنج | درجه حرارت فشار | بازرسی و آزمایش |
شیر توپی فلنج اسپلیت | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
شیر توپی فلنج ثابت | API6D / API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
مواد اصلی
جنس بدنه | اصلاح مواد | مهر و موم مواد | واشر / بسته بندی |
WCB / LCB / CF8 / CF8M / CF3 / CF3M ، ETC | SS410 ، SS420 ، SS304 ، SS316 ، ETC | PTFE ، RPTFE ، PEEK ، PPL ، ETC. | گرافیتPTFE ، PPLو غیره. |
این توپ توسط trunnion و ساقه برای اندازه 4 "و کوچکتر ثابت می شود.صفحه Trunnion برای اندازه 6 "و بزرگتر پشتیبانی می کند
