جزئیات محصول:
|
اندازه: | اندازه: NPS 2 "تا 60" | فشار: | 150LB تا 2500LB |
---|---|---|---|
محدوده دما: | -196 ~ 300 ℃ درجه حرارت متوسط ، دمای معمولی و درجه حرارت بالا | بدنه و مواد اصلاح شده: | بازیگران فولاد ، WCB ، ASTM A105 ، ASTM A350 LF2 ، ASTM A182 F304 F304L F316 / F316L / F51 F53 F55 ، |
مواد صندلی: | PTFE، RPTFE، DEVLON، Molon، PEEK، صندلی فلزی | آب بندی بدن و ساقه: | بسته بندی (FKM، FFKM NBR، FPM HNBR، VITON، EPDM، AFLAS) ، واشر اسپیرال واشر (316SS + گرافیت) بسته بن |
برجسته: | 300 سوپاپ سوپاپ سوار Trunnion,سوپاپ توپی PTFE صندلی Trunnion,سوپاپ توپی سوار شده Trunnion |

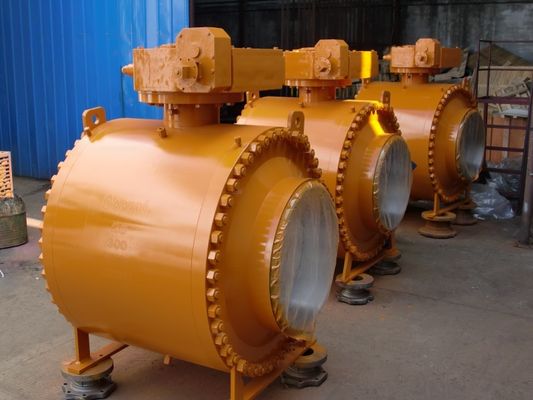

ورودی بلوک شیر توپی و بلوک دوبل 300LB BW به پایان می رسد
ما می توانیم دریچه های توپی توالت ورودی جانبی را تهیه کنیم که مطابق با استاندارد سوپاپ API 6D هستند تا نیازهای برنامه های دریچه های صنایع نفت و گاز دریایی و دریایی ، پالایش و پردازش روغن و صنایع پتروشیمی را تأمین کنند.
دریچه های ورودی جانبی به عنوان دریچه های نیرومند ، شدید سرویس طراحی شده اند که قادر به مقاومت در برابر فشار در برابر فشار بالا (ANSI # 2500) و خاموش کردن صفر سازگار و قابل اطمینان هستند.این شیرها ایده آل برای برنامه های خاموش شدن اضطراری برای خدمات هیدروکربنی هستند.
طراحی و ویژگی ها
استاندارد طراحی: مشخصات API 6D برای دریچه های خط لوله (توپی)
اندازه های استاندارد: DN25 تا DN 600 ، 1 "تا 24" ، سوراخ کامل و کاهش یافته (اندازه های بزرگتر در صورت درخواست)
درجه فشار: ANSI 150 thro 'تا ANSI 2500 امتیاز کامل
دامنه دما: -196 درجه سانتیگراد تا +500 درجه سانتیگراد
استانداردهای Firesafe: مشخصات API 6FA برای تست آتش سوپاپ ها
تست نشت صندلی: ISO 5208 یا ANSI / FCI 70-2 کلاس V و VI یا سایر استاندارد های تست بین المللی.
اتصال فلنج: فلنج به ASME B16.5 (1 "تا 24") یا Buttweld به ASME B16.25
اتصالات مکانیکی: طرح ها و مواد مهر و موم شده برای مطابقت با مشخصات مشتری (بستگی به کاربرد دارد)
فلنج بالا: ISO 5211
عملکرد: عملکرد دستی با گیربکس یا اتوماتیک با استفاده از محرک.
مواد ساخت و ساز: فولاد کربن ، فولاد ضد زنگ ، دوبلکس و فوق العاده دوبلکس فولاد ضد زنگ ، Inconel ، Monel ، Hastelloy ، Incoloy و بیشتر مواد تجاری جعلی / میله ای موجود در بازار.
دستگاه تزریق گریس
برای DN150 (NPS 6) و بزرگتر ساقه و صندلی سوپاپ با دستگاه تزریق گریس آب بندی تهیه شده است ، برای DN125 و کوچکتر ، ما می توانیم دستگاه تزریق گریس آب بندی را با توجه به نیاز مشتری ارائه دهیم.هنگامی که حلقه O به طور تصادفی آسیب می بیند ، توسط درزگیر تزریقی مهر و موم شده برای جلوگیری از رسانه از طریق حلقه صندلی شیر و نشت ساقه.
طراحی ایمن در برابر آتش
دریچه های توپی اطمینان 100٪ از آزمایش ایمن آتش را تضمین می کند.همانطور که شیر توپی از طریق مهر و موم حلقه O و واشر زخم مارپیچی گرافیت فلزی دو طرح مهر و موم شده اعمال می کند.هنگامی که شیر سوخته است ، مواد غیر فلزی مانند مهر و موم صندلی PTFE ، واشر ، مهر و موم حلقه O ، لاستیک و غیره آسیب می بینند ، در همین حال لایه بیرونی واشر مارپیچ گرافیت فلزی مهر و موم ثانویه ایجاد می کند.هنگامی که صندلی نرم سوخته است ، صندلی فلزی به طور خودکار یک مهر و موم فلزی با توپ تحت فشار فنر ایجاد می کند که نشت داخلی و نشت خارجی را به طور مثر کنترل می کند.طراحی شیر کاملاً مطابق با API 607 ، API 6FA ، BS 6755 ، JB / T 6899 و سایر استانداردها است ،
گزینه های آب بندی
صندلی نرم: مهر و موم حلقه ای فلزی به فلزی
مهر و موم قابل اطمینان ساختار ساده قابل استفاده برای ذرات مهر و موم قابل اطمینان گشتاور کم پاسخگوی بالا بودن مشتریان است
کاربرد گسترده کم هزینهشرایط رسانه قابلیت اطمینان آب بندی و نیازهای گشتاور کم
بلوک دوبل و خونریزی (DBB)
هنگامی که توپ در موقعیت بسته است ، هر صندلی به طور مستقل و همزمان از جریان بالا / پایین و حفره بدن ، محیط فرآیند را مهر و موم می کند ، اجازه می دهد تا فشار حفره محبوس شده (DBB) از طریق دریچه تخلیه و تخلیه خونریزی شود.عملکرد دو بلوک و خونریزی امکان شستشوی شیر تحت فشار و بررسی صحت درزگیری صندلی را فراهم می کند.
انزوا و خونریزی دوبل (DIB)
صندلی با اثر پیستون دو ، فشار متوسط ، هم در بالادست و در پایین دست و هم در حفره بدن ، یک رانش نتیجه ایجاد می کند که حلقه صندلی را به سمت توپ سوق می دهد ، دریچه با حلقه های صندلی اثر پیستون دو نیاز به کاهش فشار حفره برای کاهش ساخت فشار بیش از حد در حفره بدن
نوع شیر توپی | طراحی و ساخت | چهره به چهره / پایان به پایان | ابعاد فلنج | درجه حرارت فشار | بازرسی و آزمایش |
شیر توپی فلنج اسپلیت | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
شیر توپی فلنج ثابت | API6D / API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
مواد اصلی
جنس بدنه | اصلاح مواد | مهر و موم مواد | واشر / بسته بندی |
WCB / LCB / CF8 / CF8M / CF3 / CF3M ، ETC | SS410 ، SS420 ، SS304 ، SS316 ، ETC | PTFE ، RPTFE ، PEEK ، PPL ، ETC. | گرافیتPTFE ، PPLو غیره. |
داده های طراحی
استاندارد طراحی: API 6D ، DIN3357-1 ، EN12516-1
استاندارد چهره به چهره: API6D ، ASME B16.10 ، DIN3202
اتصال استاندارد: ASME B 16.5 ، ASME B16.47 ، DIN 2543/4 ، ASME B 16.25
تست و بازرسی استاندارد: API 6D ، API 598
دمای کار: -196 ℃ ~ 610
نوع اتصال: RF ، RTJ ، FF ، BW.BSPT ، NPT
محیط ترش: NACE MR0175
ویژگی طراحی
1: سوراخ سوراخ دار یا سوراخ دار
2: ساختار بدنه دو تکه یا سه تکه
3: دو بلوک و خونریزی ، دو جدایی و خونریزی (DIB-1 و DIB-2)
4: طراحی ایمن در برابر آتش (API 607)
5: سیستم ضد انفجار
6: طراحی ضد استاتیک
7: تسکین حفره خود
8: تست انتشار فراری (اختیاری)
این توپ توسط trunnion و ساقه برای اندازه 4 "و کوچکتر ثابت می شود.صفحه Trunnion برای اندازه 6 "و بزرگتر پشتیبانی می کند
