جزئیات محصول:
|
اندازه: | NPS 2 "تا 60" | فشار: | 150LB تا 2500LB |
---|---|---|---|
محدوده دما: | -196 ~ 300 ℃ درجه حرارت متوسط ، دمای معمولی و درجه حرارت بالا | بدنه و مواد اصلاح شده: | بازیگران فولاد ، WCB ، ASTM A105 ، ASTM A350 LF2 ، ASTM A182 F304 F304L F316 / F316L / F51 F53 F55 ، |
مواد صندلی: | PTFE، RPTFE، DEVLON، Molon، PEEK، صندلی فلزی | آب بندی بدن و ساقه: | بسته بندی (FKM، FFKM NBR، FPM HNBR، VITON، EPDM، AFLAS) ، واشر اسپیرال واشر (316SS + گرافیت) بسته بن |
برجسته: | سوپاپ توپی 600LB Trunnion,شیر توپی 16 اینچ Trunnion,شیر توپی 600LB |

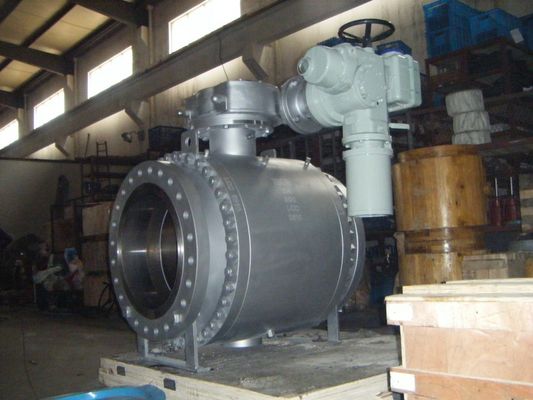

سوپاپ توپی نوع سه قطعه ورودی جانبی 16 اینچ 600 لیتری
مواد اصلی
جنس بدنه | اصلاح مواد | مهر و موم مواد | واشر / بسته بندی |
WCB / LCB / CF8 / CF8M / CF3 / CF3M ، ETC | SS410 ، SS420 ، SS304 ، SS316 ، ETC | PTFE ، RPTFE ، PEEK ، PPL ، ETC. | گرافیتPTFE ، PPLو غیره. |
نوع شیر توپی | طراحی و ساخت | چهره به چهره / پایان به پایان | ابعاد فلنج | درجه حرارت فشار | بازرسی و آزمایش |
شیر توپی فلنج اسپلیت | BS5351 | ANSI B16.10 | ANSI B16.5 | ANSI B16.34 | API6D |
شیر توپی فلنج ثابت | API6D / API608 | API6D | ANSI B16.47 | ANSI B16.34 | API598 |
ویژگی طراحی
1: سوراخ سوراخ دار یا سوراخ دار
2: ساختار بدنه دو تکه یا سه تکه
3: دو بلوک و خونریزی ، دو جدایی و خونریزی (DIB-1 و DIB-2)
4: طراحی ایمن در برابر آتش (API 607)
5: سیستم ضد انفجار
6: طراحی ضد استاتیک
7: تسکین حفره خود
8: تست انتشار فراری (اختیاری)
داده های طراحی
استاندارد طراحی: API 6D ، DIN3357-1 ، EN12516-1
استاندارد چهره به چهره: API6D ، ASME B16.10 ، DIN3202
اتصال استاندارد: ASME B 16.5 ، ASME B16.47 ، DIN 2543/4 ، ASME B 16.25
تست و بازرسی استاندارد: API 6D ، API 598
دمای کار: -196 ℃ ~ 610
نوع اتصال: RF ، RTJ ، FF ، BW.BSPT ، NPT
محیط ترش: NACE MR0175
طراحی ایمن در برابر آتش
دریچه های توپی اطمینان 100٪ از آزمایش ایمن آتش را تضمین می کند.همانطور که شیر توپی از طریق مهر و موم حلقه O و واشر زخم مارپیچی گرافیت فلزی دو طرح مهر و موم شده اعمال می کند.هنگامی که شیر سوخته است ، مواد غیر فلزی مانند مهر و موم صندلی PTFE ، واشر ، مهر و موم حلقه O ، لاستیک و غیره آسیب می بینند ، در همین حال لایه بیرونی واشر مارپیچ گرافیت فلزی مهر و موم ثانویه ایجاد می کند.هنگامی که صندلی نرم سوخته است ، صندلی فلزی به طور خودکار یک مهر و موم فلزی با توپ تحت فشار فنر ایجاد می کند که نشت داخلی و نشت خارجی را به طور مثر کنترل می کند.طراحی شیر کاملاً مطابق با API 607 ، API 6FA ، BS 6755 ، JB / T 6899 و سایر استانداردها است ،
بلوک دوبل و خونریزی (DBB)
هنگامی که توپ در موقعیت بسته است ، هر صندلی به طور مستقل و همزمان از جریان بالا / پایین و حفره بدن ، محیط فرآیند را مهر و موم می کند ، اجازه می دهد تا فشار حفره محبوس شده (DBB) از طریق دریچه تخلیه و تخلیه خونریزی شود.عملکرد دو بلوک و خونریزی امکان شستشوی شیر تحت فشار و بررسی صحت درزگیری صندلی را فراهم می کند.
انزوا و خونریزی دوبل (DIB)
صندلی با اثر پیستون دو ، فشار متوسط ، هم در بالادست و در پایین دست و هم در حفره بدن ، یک رانش نتیجه ایجاد می کند که حلقه صندلی را به سمت توپ سوق می دهد ، دریچه با حلقه های صندلی اثر پیستون دو نیاز به کاهش فشار حفره برای کاهش ساخت فشار بیش از حد در حفره بدن
گزینه های آب بندی
صندلی نرم: مهر و موم حلقه ای فلزی به فلزی
مهر و موم قابل اطمینان ساختار ساده قابل استفاده برای ذرات مهر و موم قابل اطمینان گشتاور کم پاسخگوی بالا بودن مشتریان است
کاربرد گسترده کم هزینهشرایط رسانه قابلیت اطمینان آب بندی و نیازهای گشتاور کم
این توپ توسط trunnion و ساقه برای اندازه 4 "و کوچکتر ثابت می شود.صفحه Trunnion برای اندازه 6 "و بزرگتر پشتیبانی می کند
