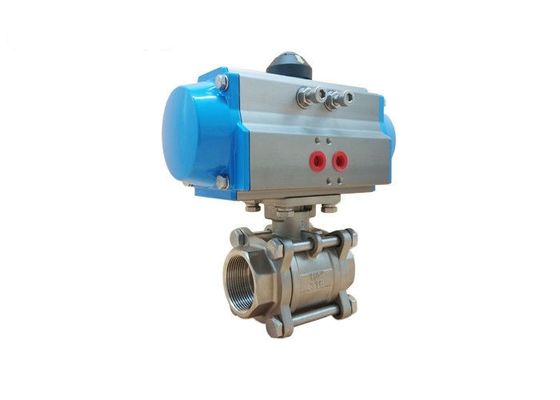

3 سوپاپ سوپاپ پنوماتیک 3PC 1000WOG BSPT

DN15 - DN100 موضوع BSPT پنوماتیک سوپاپ توپ از جنس استنلس استیل CF8M

 مشخصات فنی

محرک پنوماتیک عمدتا از یک پیستون یا دیافراگم تشکیل شده است که قدرت تحرک را توسعه می دهد.هوا را در قسمت بالایی سیلندر نگه می دارد ، و اجازه می دهد فشار هوا دیافراگم یا پیستون را مجبور به حرکت دادن ساقه سوپاپ یا چرخش عنصر کنترل سوپاپ کند.

سوپاپ ها برای کار به فشار کمی نیاز دارند و معمولاً نیروی ورودی را دو یا سه برابر می کنند.هرچه اندازه پیستون بزرگتر باشد ، فشار خروجی بزرگتر نیز می تواند باشد.داشتن پیستون بزرگتر نیز می تواند در صورت کمبود هوا خوب باشد و همین نیروها را با ورودی کمتری اجازه می دهد.این فشارها به اندازه کافی بزرگ هستند تا اشیا in موجود در لوله را خرد کنند.با ورودی 100 کیلو پاسکال ، می توانید یک ماشین کوچک (به سمت بالا 1000 پوند) را به راحتی بلند کنید ، و این فقط یک شیر پنوماتیک کوچک و کوچک است.با این حال ، نیروهای حاصل از نیاز به ساقه بسیار زیاد خواهد بود و باعث خرابی ساقه سوپاپ می شود.

این فشار به ساقه سوپاپ منتقل می شود ، که یا به دوشاخه سوپاپ متصل است (به شیر دوشاخه مراجعه کنید) ، به شیر پروانه و غیره. در خطوط لوله فشار قوی یا جریان زیاد به نیروهای بیشتری نیاز است تا شیر بتواند بر این نیروها غلبه کند و اجازه دهد سوپاپ ها را برای کنترل مواد جاری در داخل حرکت دهید.

دریچه های ورودی "سیگنال کنترل" است.این می تواند از انواع دستگاه های اندازه گیری حاصل شود و هر فشار متفاوت یک نقطه تنظیم متفاوت برای یک سوپاپ است.یک سیگنال استاندارد معمولی 20-100 کیلو پاسکال است.به عنوان مثال ، یک دریچه می تواند فشار موجود در مخزنی را که جریان خروجی دائمی دارد و جریان متنوعی را کنترل می کند (با محرک و شیر متفاوت باشد) کنترل کند.یک فرستنده فشار ، فشار موجود در رگ را کنترل کرده و سیگنال 20-100 کیلو پاسکال را منتقل می کند.20 کیلو پاسکال به معنای عدم فشار است ، 100 کیلو پاسکال به معنی فشار کامل است (می توان آنرا با نقاط کالیبراسیون فرستنده ها تغییر داد)با افزایش فشار در رگ ، خروجی فرستنده افزایش می یابد ، این افزایش فشار به سوپاپ ارسال می شود ، که باعث می شود سوپاپ به سمت پایین حرکت کند و شروع به بستن سوپاپ می کند ، جریان ورودی به داخل مخزن کاهش می یابد ، فشار در فشار کاهش می یابد رگ به عنوان فشار اضافی از طریق جریان خارج تخلیه می شود.این فرآیند بازیگری مستقیم نامیده می شود.

 مزیت - فایده - سود - منفعت

1. شیر توپی استیل

2. مقادیر جریان بالا

3. فشارهای متوسط ​​بالا

4. عمر طولانی

5. سوپاپ پیستونی ISO 5211

 داده های تکنیکی
بازیگری مجرد محرک پنوماتیک شماره سفارش


لوازمی که می توانند با این شیر توپی استفاده کنند
شاخص روشن / خاموش
شیر برقی استاندارد Namur در تمام استاندارد
موقعیت یاب شیر پنوماتیک و برقی
قابل حذف کردن دستی
سوئیچ ها را برای نشانگر روشن / خاموش در صفحه پانل محدود کنید
فیلتر + ترکیب تنظیم کننده با فشار سنج


برنامه های کاربردی

دریچه های توپی پنوماتیک به طور گسترده ای برای جداسازی جریان و کنترل در سیستم های فعال کننده پنوماتیک استفاده می شود ، زیرا این شیرهای فعال هوا در طیف وسیعی از سبک ها و اندازه های بدن ، مواد و درجه بندی فشار موجود است و برای اکثر موارد اعم از آب ، گازها ، بخار ، روغن ، مواد غذایی ، مواد شیمیایی ، دارویی و پودرها.یک سوپاپ توپی تحریک شده دارای یک توپی داخلی است که از طریق آن یک سوراخ بسته می شود و به طور معمول با صندلی های PTFE فشرده شده توسط انتهای سوپاپ توپی ، از طریق یک چهارم چرخش توسط یک ساقه توسط محرک هوا اداره می شود.دریچه های توپی که با هوا کار می کنند یک بسته سوپاپ محرک قوی ، ناهموار و قابل اعتماد را با هزینه نسبتاً کم ارائه می دهند و زمان کار سریع را ارائه می دهند ، می توانند به طور مداوم کار کنند و در صورت لزوم در برنامه های دوچرخه سواری بالا راحت هستند.

 انتخاب مدل
دریچه توپی پنوماتیک نخ 3PC
