جزئیات محصول:
|
جنس بدنه: | فولاد ضد زنگ | مواد صندلی: | PTFE |
---|---|---|---|
قدرت: | محرک بازگشت فنر | ارتباط: | BSP / BSPT / NPT |
اندازه: | 1/2 "~ 8" | متوسط: | گاز روغن گاز |
برجسته: | دریچه توپی رشته ای DN80,شیر توپی رشته ای پنوماتیک,شیر توپی رشته ای DN65 |

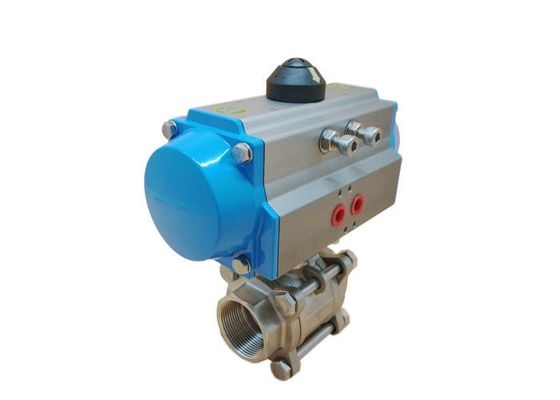

دریچه توپی پنوماتیک استنلس استیل 3 قطعه شیر رشته ای DN50 DN65 DN80
محرک های پنوماتیکی
محرک های پنوماتیک از فشار هوای فشرده برای تولید گشتاور مورد نیاز برای چرخاندن سوپاپ استفاده می کنند.اکثر محرک های پنوماتیک چهارم چرخشی دارای یک پیستون و یک مکانیزم دنده رک و پینیون برای تولید گشتاور هستند.یک درگاه ورودی روی محرک ، هوای فشرده شده را به محرک وارد می کند.هوای فشرده پیستون را به صورت خطی که به دندانه دار متصل است حرکت می دهد.دندانه دار از طریق چرخ دنده به پینیون متصل می شود ، بنابراین حرکت خطی را به چرخش تبدیل می کند.پینیون به طور همزمان این حرکت را به ساقه سوپاپ منتقل می کند ، که همانطور که گفته شد ، گوی سوپاپ را باز یا بسته می کند.
مشخصات فنی
مزیت - فایده - سود - منفعت
1. اندازه جمع و جور و سبک وزن ساخت
2. قابل اطمینان ، عملکرد طولانی مدت
3. تنظیمات شیر "In Line" یا "Cross Mount" to Actuator
4. طراحی Spring-Return تأمین هوا تا 50 psi را تأمین می کند
5. اصلاحات خارجی فولاد ضد زنگ و استاندارد OK-Rings FKM
6. اتصال مستقیم ساقه سوپاپ به شافت محرک ، واکنش را به حداقل می رساند
7. دستی نادیده گرفتن استاندارد
داده های تکنیکی
دوبازی محرک پنوماتیک شماره سفارش
مدل شماره | گشتاور (6 بار) | |
باز کن | نزدیک | |
ACT 050S | 13.2 نیوتن متر | 6.7 نیوتن متر |
ACT 063S | 24.1 نیوتن متر | 11.1 نیوتن متر |
ACT 075S | 47.7 نیوتن متر | 22.1 نیوتن متر |
ACT 090S | 73.1 نیوتن متر | 36.7 نیوتن متر |
ACT 100S | 109 نیوتن متر | 50.7 نیوتن متر |
ACT 115S | 176 نیوتن متر | 82 نیوتن متر |
ACT 125S | 227 نیوتن متر | 105 نیوتن متر |
ACT 145S | 357 نیوتن متر | 165 نیوتن متر |
ACT 160S | 456 نیوتن متر | 224 نیوتن متر |
ACT 190S | 871Nm | 379 نیوتن متر |
ACT 210S | 1000 نیوتن متر | 521 نیوتن متر |
ACT 240S | 1423Nm | 721 نیوتن متر |
ACT 270S | 2345 نیوتن متر | 1060 نیوتن متر |
ACT 300S | 2956Nm | 1460 نیوتن متر |
ACT 350S | 4247Nm | 2346Nm |
ACT 400S | 6559Nm | 2624 نیوتن متر |
لوازمی که می توانند با این شیر توپی استفاده کنند
شاخص روشن / خاموش
شیر برقی استاندارد Namur در تمام استاندارد
موقعیت یاب شیر پنوماتیک و برقی
قابل حذف کردن دستی
سوئیچ ها را برای نشانگر روشن / خاموش در صفحه پانل محدود کنید
فیلتر + ترکیب تنظیم کننده با فشار سنج
انتخاب مدل
دریچه توپی پنوماتیک نخ 3PC
نام محصول | شیر توپی نخ 3PC | |||
فشار | 1000WOG | |||
دریچه ماتریال | CF8 / SS304 | CF8M / SS316 | WCB | |
ارتباط | BSP / BSPT / NPT |
