جزئیات محصول:
|
جنس بدنه: | cf8 | مواد صندلی: | PTFE |
---|---|---|---|
قدرت: | محرک بازگشت فنر | ارتباط: | دو فلنج |
اندازه شیر: | 1/2 "~ 8" | متوسط: | گاز روغن گاز |
برجسته: | دریچه توپی پنوماتیک دو فلنج,سوپاپ توپی جنبش پنوماتیک DIN3337,شیر توپی پنوماتیک DIN3337 |

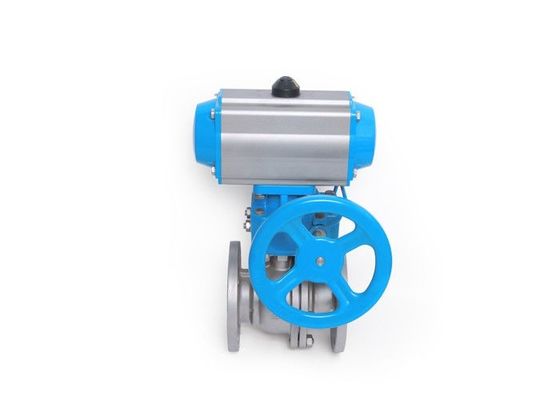

سوپاپ توپی پنوماتیک RF Flange Springs 12 قطعه با لغو دستی
امکانات:
val شیرهای توپی پنوماتیک ما از مواد خام با کیفیت بالا با دقت بالا ، مقاومت در برابر سایش ، ضعف برگشت ضربه ، ایمن و قابل اعتماد ساخته شده اند.
valve شیر توپی پنوماتیک دوتکه سه تکه برای کنترل سوئیچ سوپاپ جهت کنترل جریان مواد در خط لوله استفاده می شود.
★ از فولاد ضد زنگ 304 ساخته شده و از دوام بالاتری برخوردار است.درگاه اندازه 2 "برای جریان روان تر.
★ مناسب برای سیستم های لوله های فولادی ضد زنگ ، خطوط تولید خالص برای مواد غذایی ، نوشیدنی ، دارو و مواد شیمیایی و همچنین حفاظت از محیط زیست صنعتی ، تصفیه آب ، ساختمان های بلند و غیره
مشخصات فنی
مزیت - فایده - سود - منفعت
1. اندازه جمع و جور و سبک وزن ساخت
2. قابل اطمینان ، عملکرد طولانی مدت
3. تنظیمات شیر "In Line" یا "Cross Mount" to Actuator
4. طراحی Spring-Return تأمین هوا تا 50 psi را تأمین می کند
5. اصلاحات خارجی فولاد ضد زنگ و استاندارد OK-Rings FKM
6. اتصال مستقیم ساقه سوپاپ به شافت محرک ، واکنش را به حداقل می رساند
7. دستی نادیده گرفتن استاندارد
داده های تکنیکی
بازیگری مجرد محرک پنوماتیک شماره سفارش
مدل شماره | گشتاور (6 بار) | |
باز کن | نزدیک | |
ACT 050S | 13.2 نیوتن متر | 6.7 نیوتن متر |
ACT 063S | 24.1 نیوتن متر | 11.1 نیوتن متر |
ACT 075S | 47.7 نیوتن متر | 22.1 نیوتن متر |
ACT 090S | 73.1 نیوتن متر | 36.7 نیوتن متر |
ACT 100S | 109 نیوتن متر | 50.7 نیوتن متر |
ACT 115S | 176 نیوتن متر | 82 نیوتن متر |
ACT 125S | 227 نیوتن متر | 105 نیوتن متر |
ACT 145S | 357 نیوتن متر | 165 نیوتن متر |
ACT 160S | 456 نیوتن متر | 224 نیوتن متر |
ACT 190S | 871Nm | 379 نیوتن متر |
ACT 210S | 1000 نیوتن متر | 521 نیوتن متر |
ACT 240S | 1423Nm | 721 نیوتن متر |
ACT 270S | 2345 نیوتن متر | 1060 نیوتن متر |
ACT 300S | 2956Nm | 1460 نیوتن متر |
ACT 350S | 4247Nm | 2346Nm |
ACT 400S | 6559Nm | 2624 نیوتن متر |
پارامتر سوپاپ توپی (DN15 DN200)
PN (Mpa) | DN | ل | φE | φB | φC | تی | f | N-φh | ح |
1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 |
لوازمی که می توانند با این شیر توپی استفاده کنند
شاخص روشن / خاموش
شیر برقی استاندارد Namur در تمام استاندارد
موقعیت یاب شیر پنوماتیک و برقی
قابل حذف کردن دستی
سوئیچ ها را برای نشانگر روشن / خاموش در صفحه پانل محدود کنید
فیلتر + ترکیب تنظیم کننده با فشار سنج
انتخاب بیشتر
استاندارد | ANSI | گیگابایت | JIS | DIN |
فشار | 150 لیتر / 300 لیتر | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
دریچه ماتریال | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
فعال کننده | 1) تک بازیگری (بازگشت بهار) 2) دو بازیگری | |||
تجهیزات جانبی | 1) سوئیچ محدود 2) شیر برقی 3) فیلتر 4) موقعیت یاب |
