جزئیات محصول:
|
جنس بدنه: | cf8 | مواد صندلی: | PTFE |
---|---|---|---|
قدرت: | محرک بازگشت فنر | ارتباط: | دو فلنج |
اندازه شیر: | 1/2 "~ 8" | متوسط: | گاز روغن گاز |
برجسته: | شیر محرک پنوماتیک 150 لیتر,شیر توپی پنوماتیک CF8,شیر توپی محرک پنوماتیک 150 لیتر |

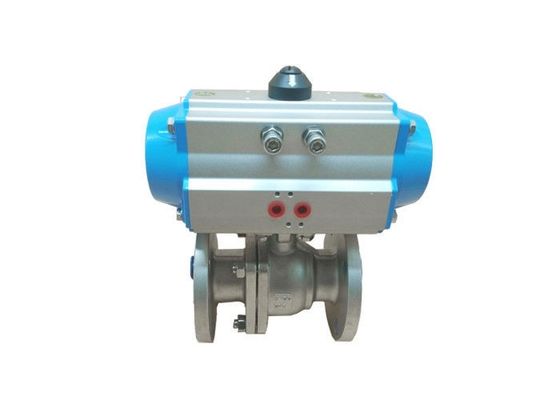

شیر کنترل توپی سوپاپ پنوماتیک با دو عمل فلنج 150LB
دریچه توپی فلنجی با دمای بالا فعال می شود
یک شیر توپی PN16 یا ANSI 150 فلنج با درجه حرارت بالا که برای کاربردهای دشوارتر مناسب است.دریچه 3 سوراخ سوراخ دار از فولاد ضد زنگ است و گزینه هایی برای اتصالات انتهایی مختلف ، صندلی PTFE تقویت شده و مهر و موم شده با کربن دارد.
این شیر از طریق یک پسوند اتلاف گرما (TSM) به یک فنر قدرتمند پنوماتیک برگشت دهنده یا محرک دوگانه مجهز می شود.
گزینه های قابل تنظیم شامل سوئیچ های محدود ، شیرهای برقی و موقعیت دهنده ها هستند.
علاوه بر این ، محرک چرخش پنوماتیک و محرک پینیون با ضریب ایمنی 30٪ داخلی ، به فشار خلبان 5.5 بار نیاز دارد و از رابط Namur برای شیر برقی و جعبه تعویض بهره می برد.
مزیت - فایده - سود - منفعت
1. اندازه جمع و جور و سبک وزن ساخت
2. قابل اطمینان ، عملکرد طولانی مدت
3. تنظیمات شیر "In Line" یا "Cross Mount" to Actuator
4. طراحی Spring-Return تأمین هوا تا 50 psi را تأمین می کند
5. اصلاحات خارجی فولاد ضد زنگ و استاندارد OK-Rings FKM
6. اتصال مستقیم ساقه سوپاپ به شافت محرک ، واکنش را به حداقل می رساند
7. دستی نادیده گرفتن استاندارد
مشخصات فنی
داده های تکنیکی
دوبازی محرک پنوماتیک شماره سفارش
دو برابر بازیگری |
مدل شماره | گشتاور (5.5 بار) |
ACT 042D | 8.4 نیوتن متر | |
ACT 050D | 18.3 نیوتن متر | |
ACT 063D | 32.2 نیوتن متر | |
ACT 075D | 64 نیوتن متر | |
ACT 090D | 101 نیوتن متر | |
ACT 100D | 146 نیوتن متر | |
ACT 115D | 236 نیوتن متر | |
ACT 125D | 305 نیوتن متر | |
ACT 145D | 478 نیوتن متر | |
ACT 160D | 624 نیوتن متر | |
ACT 190D | 1185 نیوتن متر | |
ACT 210D | 1447Nm | |
ACT 240D | 2126 نیوتن متر | |
ACT 270D | 3229 نیوتن متر | |
ACT 300D | 4197Nm | |
ACT 350D | 6283 نیوتن متر | |
ACT 400D | 8953Nm |
پارامتر سوپاپ توپی 150LB (1/2 "~ 8")
فشار | اندازه | φD | ل | φE | φB | φC | تی | f |
کلاس 150 | 1/2 " | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
3/4 " | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
1 " | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
1 1/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
1 1/2 " | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
2 " | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 |
لوازمی که می توانند با این شیر توپی استفاده کنند
شاخص روشن / خاموش
شیر برقی استاندارد Namur در تمام استاندارد
موقعیت یاب شیر پنوماتیک و برقی
قابل حذف کردن دستی
سوئیچ ها را برای نشانگر روشن / خاموش در صفحه پانل محدود کنید
فیلتر + ترکیب تنظیم کننده با فشار سنج
انتخاب بیشتر
استاندارد | ANSI | گیگابایت | JIS | DIN |
فشار | 150 لیتر / 300 لیتر | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
دریچه ماتریال | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
فعال کننده | 1) تک بازیگری (بازگشت بهار) 2) دو بازیگری | |||
تجهیزات جانبی | 1) سوئیچ محدود 2) شیر برقی 3) فیلتر 4) موقعیت یاب |
