جزئیات محصول:
|
مواد: | SS316 | مواد صندلی: | PTFE |
---|---|---|---|
قدرت: | محرک بازگشت فنر | فشار: | 10K 20K |
اندازه شیر: | 15A ~ 200A | متوسط: | گاز روغن گاز |
برجسته: | SS316 پنوماتیک سوپاپ توپی,50A پنوماتیک سوپاپ توپی,دریچه توپی پنوماتیک کامل |

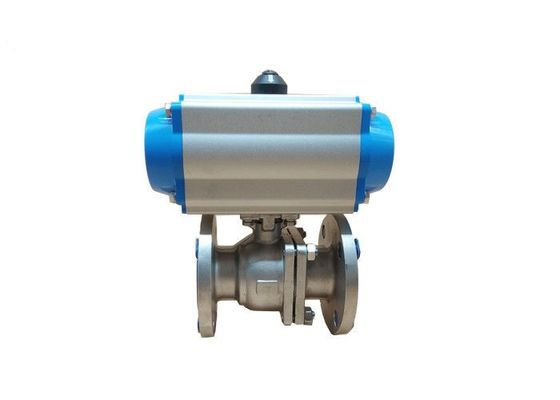

SS316 2PC دریچه توپی پنوماتیک با فشار هوا Q641F JIS10K 50A
مولفه های
منبع تغذیه | AC220V |
اندازه بدن | DN15-250 |
دمای متوسط | -80 درجه سانتیگراد ~ 160 درجه سانتیگراد (بدون احتقان) |
فشار عملیاتی | PN1.0 ~ 2.5 (MPa) |
حالت عمل | 4-20mA بازخورد ورودی سیگنال ، دمای 0-90 درجه |
زمان اقدام | 4 ~ 30S |
اتصالات بدن | فلنج |
جنس بدنه | WCB ، ZG1CrM0 ، ZG1Cr18Ni9Ti |
مواد مهر و موم شده | PTFE |
مواد محرک | ریخته گری آلیاژ آلومینیوم |
محیط قابل اجرا | اسید ، قلیایی ، نمک ، گاز کلر ، بخار ، آب منبع ، تفاله معدن و کاغذ تفاله ، آبزیان ، اکسیدان ، عامل احیا کننده ، مایع شیمیایی خورنده. |
مشخصات فنی
مزیت - فایده - سود - منفعت
1. اندازه جمع و جور و سبک وزن ساخت
2. قابل اطمینان ، عملکرد طولانی مدت
3. تنظیمات شیر "In Line" یا "Cross Mount" to Actuator
4. طراحی Spring-Return تأمین هوا تا 50 psi را تأمین می کند
5. اصلاحات خارجی فولاد ضد زنگ و استاندارد OK-Rings FKM
6. اتصال مستقیم ساقه سوپاپ به شافت محرک ، واکنش را به حداقل می رساند
7. دستی نادیده گرفتن استاندارد
رسانه پیشرو قابل اجرا
حالت متوسط | دمای متوسط | فشار متوسط | ویژگی های متوسط | غلظت متوسط | نام متوسط |
مایع | -80ºC ~ + 160ºC | 0 ~ 20 کیلوگرم در سانتی متر2 | خوردگی شدید ، شستشوی زیاد آب | نامحدود | اسید ، قلیایی ، نمک ، کلر ، بخار ، آب منبع ، تفاله معدن ، تفاله کاغذ ، آبزیان ، اکسیدان ، عامل احیا کننده. |
گاز | -80ºC ~ + 160ºC | 0 ~ 20 کیلوگرم در سانتی متر2 | خوردگی شدید ، شستشوی زیاد آب | نامحدود | |
مخلوط مایع و جامد | -80ºC ~ + 160ºC | 0 ~ 20 کیلوگرم در سانتی متر2 | خوردگی شدید ، شستشوی زیاد آب |
<60٪ |
داده های تکنیکی
بازیگری مجرد محرک پنوماتیک شماره سفارش
DN (میلی متر) |
د | D1 | D2 | د | ک | م | ل | ب | F | H1 | H2 | L1 | L2 | وزن کیلوگرم |
15 | 95 | 15 | 28 | 45 | 65 | 4XΦ14 | 102 | 14 | 2 | 525 | 55 | 170 | 83 | |
20 | 105 | 15 | 28 | 55 | 75 | 4XΦ14 | 102 | 14 | 2 | 535 | 60 | 186 | 95 | |
25 | 115 | 20 | 40 | 66 | 85 | 4XΦ14 | 102 | 14 | 2 | 535 | 65 | 186 | 95 | |
32 | 135 | 25 | 46 | 78 | 100 | 4XΦ18 | 114 | 16 | 2 | 545 | 75 | 206 | 103 | |
40 | 145 | 32 | 54 | 85 | 110 | 4XΦ18 | 114 | 16 | 2 | 555 | 80 | 262 | 103 | |
50 | 160 | 40 | 65 | 100 | 125 | 4XΦ18 | 124 | 16 | 2 | 565 | 90 | 270 | 109 | |
65 | 180 | 50 | 80 | 120 | 145 | 4XΦ18 | 145 | 18 | 2 | 580 | 100 | 301 | 122 | |
80 | 195 | 65 | 100 | 135 | 160 | 8XΦ18 | 165 | 20 | 2 | 600 | 110 | 392 | 142 | |
100 | 215 | 80 | 110 | 155 | 180 | 8XΦ18 | 194 | 20 | 2 | 650 | 120 | 460 | 152 | |
125 | 245 | 100 | 135 | 185 | 210 | 8XΦ18 | 210 | 22 | 3 | 700 | 135 | 515 | 174 | |
150 | 280 | 125 | 165 | 210 | 240 | 8XΦ23 | 229 | 24 | 3 | 750 | 150 | 560 | 205 | |
200 | 335 | 160 | 205 | 265 | 295 | 12XΦ23 | 243 | 26 | 3 | 800 | 180 | 654 | 226 | |
250 | 405 | 210 | 260 | 320 | 355 | 12XΦ26 | 297 | 30 | 3 | 850 | 210 | 654 | 260 | |
300 | 460 | 250 | 322 | 375 | 410 | 12XΦ26 | 340 | 30 | 3 | 950 | 240 | 725 | 294 | |
350 | 520 | 300 | 365 | 435 | 470 | 16XΦ26 | 422 | 34 | 3 | 1000 | 270 | 742 | 380 |
پارامتر سوپاپ توپی استاندارد JIS (15A ~ 200A)
فشار | اندازه | φD | ل | φE | φB | φC | تی |
JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 |
20 | 20 | 117 | 100 | 75 | 58 | 14 | |
25 | 25 | 127 | 125 | 90 | 70 | 14 | |
32 | 32 | 140 | 135 | 100 | 80 | 16 | |
40 | 38 | 165 | 140 | 105 | 85 | 16 | |
50 | 50 | 178 | 155 | 120 | 100 | 16 |
لوازمی که می توانند با این شیر توپی استفاده کنند
شاخص روشن / خاموش
شیر برقی استاندارد Namur در تمام استاندارد
موقعیت یاب شیر پنوماتیک و برقی
قابل حذف کردن دستی
سوئیچ ها را برای نشانگر روشن / خاموش در صفحه پانل محدود کنید
فیلتر + ترکیب تنظیم کننده با فشار سنج
انتخاب بیشتر
استاندارد | ANSI | گیگابایت | JIS | DIN |
فشار | 150 لیتر / 300 لیتر | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
دریچه ماتریال | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
فعال کننده | 1) تک بازیگری (بازگشت بهار) 2) دو بازیگری | |||
تجهیزات جانبی | 1) سوئیچ محدود 2) شیر برقی 3) فیلتر 4) موقعیت یاب |
