جزئیات محصول:
|
جنس بدنه: | cf8 | مواد صندلی: | PTFE |
---|---|---|---|
قدرت: | محرک بازگشت فنر | ارتباط: | دو فلنج |
اندازه شیر: | 1/2 "~ 8" | متوسط: | گاز روغن گاز |
برجسته: | دریچه 3 طرفه فعال پنوماتیک تک,پنوماتیک تک عمل شیر خاموش,شیر پنوماتیک ISO5211 خاموش |

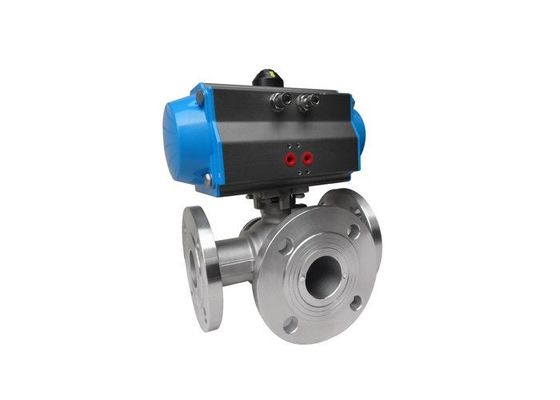

سوپاپ 3 طرفه فعال شده پنوماتیک فنر برگشت پذیر سوپاپ خاموش
مشخصات فنی
مزیت - فایده - سود - منفعت
1. مقاومت در برابر مایعات ، ضریب مقاومت لوله با همان طول برابر است.
2. ساختار ساده ، اندازه کوچک ، وزن سبک.
3. بسته شدن و قابل اعتماد مهر و موم سطح سطح پلاستیک به طور گسترده ای استفاده می شود ، آب بندی ، و به طور گسترده ای در سیستم خلاuum استفاده می شود.
4. کار آسان ، باز و بسته شدن سریع ، از کاملاً باز تا کاملاً بسته تا زمانی که چرخش 90 درجه باشد ، برای تسهیل کنترل از راه دور.
5. تعمیر و نگهداری آسان ، شیر توپی ساده ، مهر و موم ها به طور کلی فعالیت هایی هستند ، جایگزینی حذف راحت تر است.
6. در سطح کاملاً باز یا کاملاً بسته ، آب بندی و توپ و نشیمن عایق دی الکتریک ، از طریق رسانه ها ، باعث فرسایش سطح آب بندی شیر نمی شود.
داده های تکنیکی
بازیگری مجرد محرک پنوماتیک شماره سفارش
مدل شماره | گشتاور (6 بار) | |
باز کن | نزدیک | |
ACT 050S | 13.2 نیوتن متر | 6.7 نیوتن متر |
ACT 063S | 24.1 نیوتن متر | 11.1 نیوتن متر |
ACT 075S | 47.7 نیوتن متر | 22.1 نیوتن متر |
ACT 090S | 73.1 نیوتن متر | 36.7 نیوتن متر |
ACT 100S | 109 نیوتن متر | 50.7 نیوتن متر |
ACT 115S | 176 نیوتن متر | 82 نیوتن متر |
ACT 125S | 227 نیوتن متر | 105 نیوتن متر |
ACT 145S | 357 نیوتن متر | 165 نیوتن متر |
ACT 160S | 456 نیوتن متر | 224 نیوتن متر |
ACT 190S | 871Nm | 379 نیوتن متر |
ACT 210S | 1000 نیوتن متر | 521 نیوتن متر |
ACT 240S | 1423Nm | 721 نیوتن متر |
ACT 270S | 2345 نیوتن متر | 1060 نیوتن متر |
ACT 300S | 2956Nm | 1460 نیوتن متر |
ACT 350S | 4247Nm | 2346Nm |
ACT 400S | 6559Nm | 2624 نیوتن متر |
پارامتر سوپاپ توپی 150LB (1/2 "~ 8")
فشار | اندازه | φD | ل | φE | φB | φC | تی | f |
کلاس 150 | 1/2 " | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
3/4 " | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
1 " | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
1 1/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
1 1/2 " | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
2 " | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 |
لوازمی که می توانند با این شیر توپی استفاده کنند
شاخص روشن / خاموش
شیر برقی استاندارد Namur در تمام استاندارد
موقعیت یاب شیر پنوماتیک و برقی
قابل حذف کردن دستی
سوئیچ ها را برای نشانگر روشن / خاموش در صفحه پانل محدود کنید
فیلتر + ترکیب تنظیم کننده با فشار سنج
انتخاب بیشتر
استاندارد | ANSI | گیگابایت | JIS | DIN |
فشار | 150 لیتر / 300 لیتر | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
دریچه ماتریال | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
فعال کننده | 1) تک بازیگری (بازگشت بهار) 2) دو بازیگری | |||
تجهیزات جانبی | 1) سوئیچ محدود 2) شیر برقی 3) فیلتر 4) موقعیت یاب |
