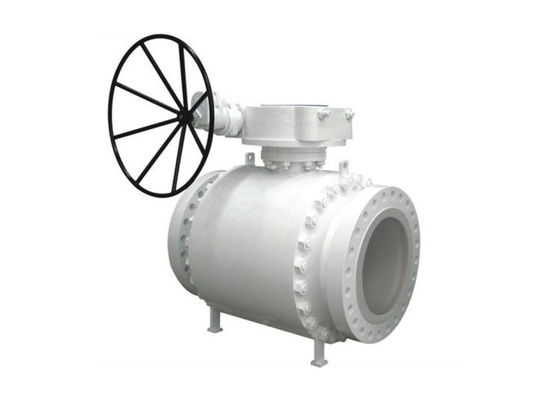

دریچه توپی سافت نرم BS5351 Carbon Steel Turnnion

شیرآلات توپی نصب شده صنعتی Turnnion Soft

سوپاپ های توپی سوار بر Trunnion دریچه های یک چهارم چرخشی هستند که برای توقف جریان محیط در خطوط لوله استفاده می شوند.این شیرها دارای یک دیسک گرد یا کروی در مرکز هستند که برای شروع یا توقف جریان می چرخد.این دیسک توپی نامیده می شود و دارای یک مرکز توخالی است.شیرهای توپی بسیار متنوع هستند و معمولاً در مواردی که به خاموشی شدید نیاز است ، در مصارف صنعتی مورد استفاده قرار می گیرند.

دریچه های توپی سوار Trunnion دارای پشتیبانی اضافی از توپ هستند.این تکیه گاه به شکل شافت است و به آن یک تنه می گویند.ترونیون هر فشار اضافه شده از جریان را جذب می کند ، باعث کاهش فشار بر روی توپ و صندلی های شیر می شود.دریچه های توپی سوار Trunnion در کاربردهای فشار بالا و در مقیاس بزرگ که به گشتاور کم کار نیاز دارد استفاده می شود.

ویژگی های طراحی

• پورت کامل ، 1/2 "~ 6" (DN15 ~ DN150)
• WP: کلاس 150-300
• WT: -20 ° C ~ 200 ° C (-4 ° F ~ 392 ° F)
• ریخته گری سرمایه گذاری
• ساقه ضد انفجار
• بدون سیلیکون
• دستگاه ضد الکتریسیته ساکن (گزینه)
• دستگاه قفل
• پد نصب ISO 5211
• بعد فلنج: ASME B16.5
• چهره به چهره: ASME B16.10

انتخاب مواد برای شیرهای توپی:

• کربن استیل (A105-WCB ، WCC)
• فولاد کربن کم دما (LF2-LCC ، LCB)
• فولاد ضد زنگ (SS304 ، SS304L ، SS316 ، SS316L ، SS347 ، 904L)
• آلیاژهای کم (F1-WC1 ، F11-WC6 ، F22-WC9)
• آلیاژهای بالا (F5-C5 ، F9-C12 ، F91-C12A ، F62-CN3MN ، F20-آلیاژ 20)
• دوبلکس و سوپر دوبلکس (2205-4A ، 2507-5A ، S32760-6A)
• برنز (C95800 ، C95500 ، C95400)
• اینکونل (اینکونل 625 ، اینکونل 825)
