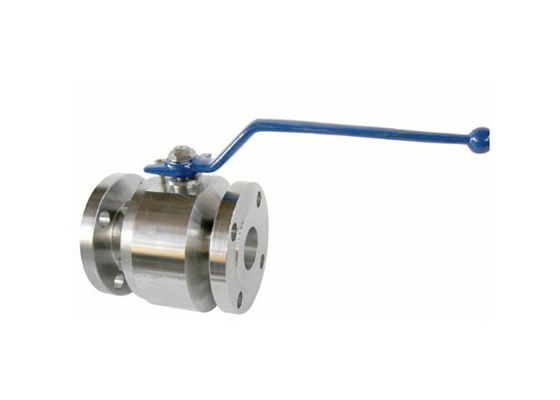

دریچه توپی نشسته نرم 4A2205 بدنه DN15 جعلی

3PC جعلی سوپاپ توپ اندازه فولاد ضد زنگ فلنج دار

مشخصات و ویژگی های دریچه توپ ضد زنگ
دریچه های توپی ضد زنگ 2 تکه و 3 تکه ما می توانند به جای شیرهای دریایی ، شیرهای ژومار ، شیرهای نیبکو ، شیرهای توپی مستقیم ماده ، شیرهای توپی توزیال دیودا ، شیرهای آپولو و مواردی که در هر فروشگاه سخت افزاری مانند Grainger یافت می شود ، استفاده شوند.

اطلاعات فنی و مشخصات 2 قطعه شیر توپی و 3 قطعه شیر توپی
اندازه شیرها با توجه به اندازه لوله یا رزوه ای که با آن مطابقت دارند ، اندازه گیری می شوند.بنابراین یک شیر توپی رشته ای با رزوه های 2 "به عنوان یک شیر 2" و غیره طبقه بندی می شود.

شیر توپ چگونه کار می کند:

یک شیر توپی را می توان شیر توپی یک چهارم چرخشی در نظر گرفت که از توپ بی حسی استفاده می کند که برای کنترل جریان در یک صندلی می چرخد.این توپ توخالی به شناسه یک لوله با اندازه خاص خسته شده است ، و مستقیماً از طریق آن عبور می کند.هنگامی که این سوراخ توخالی با لوله صف کشیده شود ، باز است و جریان مجاز است.وقتی این سوراخ توخالی توسط دسته 90 درجه بچرخد ، بسته می شود و جریان متوقف می شود.وقتی دسته سوپاپ با لوله هم راستا باشد ، جریان باز است و هنگامی که دسته در 90 درجه به لوله برسد ، جریان بسته می شود.شیرآلات استنلس استیل قابل اعتماد هستند زیرا می توانند بارها و بارها جریان باز و بسته شدن را مورد استفاده قرار دهند ، و این هیچ تاثیری در عملکرد ندارد.حتی پس از دوره های طولانی عدم استفاده ، به طور ایمن بسته می شوند.

فشار کار (PSI)

این سوپاپ های توپی SS با امتیاز 1000 psi PN63 مناسب برای استفاده روزمره در تقریباً کلیه صنایع هستند.آنها به همراه اتصالات و کوپلینگ های کاملاک به خوبی کار می کنند.

1000 WOG (آب ، روغن ، گاز)

WOG مخفف آب ، نفت و گاز است.این شیرهای توپی ضد زنگ مناسب برای تمام مواد سازگار با فولاد ضد زنگ و PTFE است که طیف گسترده ای را پوشش می دهد.از جمله آب ، روغن ، گاز (هوا) ، الکل ، سوخت و اسیدهای سبک و قلیایی.

مهر و موم (PTFE)

مهر و موم اصلی صندلی تفلون (PTFE) است که SS Ball Valve را در برابر مواد شیمیایی و گرما مقاوم می کند.هر 3 مهر و موم نزدیک دسته نیز PTEF شامل مهر و موم بسته بندی ساقه ، مهر و موم بنیادی و مهر و موم بدن است.

دریچه پیچ خورده

دریچه توپی رشته ای از فولاد ضد زنگ ما با نخ های NPT زن در دو طرف ساخته شده است.همانند تمام رشته های NPT ، آنها برای بسته شدن در هنگام اتصال به لوله طراحی شده اند.انتهای دیگر در صورت درخواست از جمله Threads Male NPT یا دریچه های توپی فلنجی استیل ضد زنگ در دسترس هستند.

دریچه کامل پورت

در شیرهای توپی فول پورت قطر لوله در طول طول شیر ثابت نگه داشته می شود ، جایی که شناسه سوراخ برابر با ID لوله است.این بدان معنی است که هیچ محدودیتی در جریان وجود ندارد که منجر به دبی ثابت شود.همچنین به عنوان شیرهای سوراخ سوراخ یاد می شود ، عمده مزایای آن کاهش کاویتاسیون و افت فشار است.

ریخته گری

شیرهای توپی از جنس استنلس استیل هستند و ریخته گری با تایید AD2000-WO انجام می شود.تمام قطعات خیس شده شیر توپی از جنس استنلس استیل 316 است. ریخته گری سرمایه گذاری منجر به تولید محصولی با دوام می شود که می تواند حتی پس از سالها استفاده نشدن ، دوباره جوشکاری شود.

دسته شیر

همه دسته های شیر از جنس استنلس استیل 304 با روکش پلاستیکی است.دسته ساقه دارای طرح ضد انفجار است.هنگامی که دسته با شیر همسو می شود ، Flow باز است و هنگامی که دسته عمود است ، جریان بسته می شود.

دستگاه قفل دسته

قفلی که باعث می شود دستگیره سوپاپ پس از بسته شدن در جای خود قفل شود ، از SS304 تولید شده و با هر شیر به صورت استاندارد عرضه می شود.باید مراقب باشید که این دستگاه قفل را قبل از باز کردن دستگیره به سمت بالا بردارید در غیر اینصورت دستگاه حرکت نمی کند.

تصویب ها و تست های بازرسی

PED97 / 23 / EC (CE0035 تأیید شده) AP1598 ؛آزمون های بازرسی EN12266.آج ها دارای تأییدیه های زیر هستند: ASME B1.20.1 BS21 DIN299 / 259.ISO228-1 ؛JIS B0203؛ISO7 / 1
