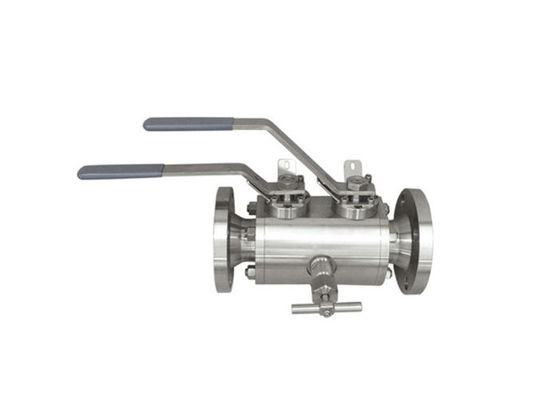

سوپاپ توپی جوشکاری دوبل و بلوک سوکت ASME150 DBB

شیرآلات توپی دوتایی و دو بلوکی (DBB) از جنس استنلس استیل

Double Block and Bleed
شیرهای توپی بلوک و بلوک دو منظوره برای ایجاد یک مانع مضاعف در لوله کشی ، و مایع گیر افتاده بین دو توپ را از یک خط تخلیه اختصاصی خونریزی می کنند.ساخت بدنه می تواند از نوع فورج یا ریخته گری گریز از مرکز باشد.طیف گسترده ای از مواد: فولادهای کربنی ، SS آستنیتی یا مارتنزیتی ، SS دوبلکس-ابر دوبلکس ، آلیاژهای پایه نیکل.

طراحی سوپاپ می تواند از نوع Trunnion یا شناور باشد ، دارای ساقه ضد باد و به طور معمول طراحی صندلی SPE باشد.درگاه تخلیه معمولاً با یک دریچه توپی شناور تهیه می شود تا با خط تخلیه کاربر نهایی نصب شود.صندلی های سوپاپ می توانند نرم یا فلزی تا فلزی سخت باشند.

دامنه (ها): NPS 1/2 - 2 (DN 15 - 50)
درجه بندی فشار: کلاسهای ASME 150 - 2500
اتصالات استاندارد: رشته ای ، جوش سوکت ، فلنج دار

انتخاب مواد برای شیرهای دروازه:

• کربن استیل (A105)
• فولاد کربن کم دما (LF2)
• فولاد ضد زنگ (SS304 ، SS304L ، SS316 ، SS316L ، SS347 ، 904L)
• آلیاژهای کم (F1 ، F11 ، F22)
• آلیاژهای بالا (F5 ، F9 ، F91 ، F62 ، F20)
• دوبلکس و سوپر دوبلکس (2205 ، 2507 ، S32760)
• برنز (C95800 ، C95500 ، C95400)
• اینکونل (اینکونل 625 ، اینکونل 825)
