4.0 مگاپاسکال سوپاپ درب نشسته مقاوم در برابر فولاد کربن 150 میلی متر

چت IM آنلاین در حال حاضر

4.0 مگاپاسکال سوپاپ درب نشسته مقاوم در برابر فولاد کربن 150 میلی متر

4.0 مگاپاسکال سوپاپ درب نشسته مقاوم در برابر فولاد کربن 150 میلی متر
4.0 مگاپاسکال سوپاپ درب نشسته مقاوم در برابر فولاد کربن 150 میلی متر 4.0 مگاپاسکال سوپاپ درب نشسته مقاوم در برابر فولاد کربن 150 میلی متر

تصویر بزرگ :  4.0 مگاپاسکال سوپاپ درب نشسته مقاوم در برابر فولاد کربن 150 میلی متر

جزئیات محصول:
محل منبع: چین
نام تجاری: OEM
گواهی: WRAS / UL / CE / FM / ISO 9001
شماره مدل: نصب شده
پرداخت:
مقدار حداقل تعداد سفارش: 1 مجموعه / رایانه
قیمت: USD 10 ~ 10,000 /pcs
جزئیات بسته بندی: ruggedization تخته سه لا مورد برای تحویل دریا و محافظت از کالا
زمان تحویل: ظرف 25 روز پس از پرداخت
قابلیت ارائه: 99000 عدد در ماه

4.0 مگاپاسکال سوپاپ درب نشسته مقاوم در برابر فولاد کربن 150 میلی متر

شرح
اندازه: DN 15 ~ 150 فشار: PN10 ، PN 16
استاندارد: DIN F4 / F5 / BS5163A / AWWA C509 C515 MJ / JIS درجه حرارت: -20 ~ 120 درجه سانتیگراد
بدن: چدن شکل پذیر GGG40 ، DI GGG 50 ، چدن GG25 گوه: پوشش آهن EPDM / NBR
برجسته:

سوپاپ دروازه نشسته مقاوم در برابر فولاد کربن

,

شیر دروازه نشسته مقاوم در برابر 150 میلی متر

,

دریچه دروازه نشسته مقاوم در برابر 4.0 مگاپاسکال

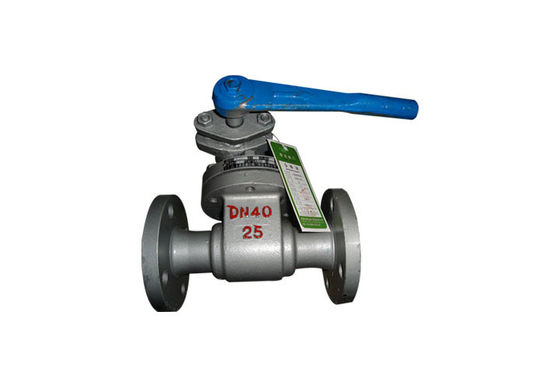

DN 15 ~ 150 ، فولاد کربن ، سریع باز کردن دریچه تخلیه</s></s>



سریع شیر تخلیه را باز کنید

قطر اسمی: 15 ~ 150 میلی متر

ماده: فولاد کربن

فشار کار: 1.6 ~ 4.0 مگاپاسکال

محدوده: 25425



دریچه تخلیه سریع باز ، در صورت نیاز به اطلاعات بیشتر ، لطفا با ما تماس بگیرید.



I. بررسی اجمالی محصولات

سوپاپ دروازه نشسته انعطاف پذیر ساقه ، علاوه بر مزایای داشتن مهر و موم ارتجاعی

صندلی سوپاپ دروازه در خارج ، و می تواند بصری شیر باز تر ، باز و بسته شدن سریع و

قابل اعتماد ، بنابراین اغلب سیستم های حفاظت از آتش و صنعتی از زمین استفاده می شود

در موقعیت بالاتر نصب شده است.



دوم ، ماده اصلی

نام مواد

چدن خاکستری بدنه سوپاپ ، چدن گره دار ، فولاد چدن

دروازه آهن شکل پذیر + EPDM یا لاستیک نیتریل

تشک دهانی لاستیک نیتریل ، EPDM

حلقه آب بندی بونا

براکت چدن خاکستری ، چدن گره دار ، فولاد چدن

فولاد ضد زنگ ساقه سوپاپ

پیچ و مهره از جنس استنلس استیل

چدن ندولار غده ، فولاد ریخته گری

آلیاژ مس مهره بنیادی

چرخ دستی (درپوش درایو) چدن قابل انعطاف



سوم ، پارامترهای اصلی فنی

فشار اسمی: 1.0 ~ 2.5MPa دمای کار: 0 ~ 80

استاندارد فلنج: GB / T 17241.6 GB9113

آب ، روغن ، گاز و سایر موارد استاندارد را آزمایش کنید: اسمی: 50 ~ 400 میلی متر

GB13927 AP1598 متوسط



4.0 مگاپاسکال سوپاپ درب نشسته مقاوم در برابر فولاد کربن 150 میلی متر 0



A. مهر و موم ساقه


سه مهر و موم ساقه مستقل ارائه ایمنی سه گانه:


• حلقه برف پاک کن NBR از آلودگی خارج محافظت می کند.


• یاتاقان پلی آمید با 4 حلقه OBR از خوردگی گالوانیک محافظت می کند.


• یک مهر و موم لاستیکی EPDM به عنوان مهر و موم اصلی هیدرولیک جریان عمل می کند.


ب - اتصال بدنه / کاپوت


مونتاژ منحصر به فرد بدنه سوپاپ و درپوش سرپوش ، دوام و دوام را تضمین می کند:


• یک واشر سرپوش لاستیکی گرد درون یک فرورفتگی درپوش سوپاپ قرار گرفته و از آن جلوگیری می کند

از موج فشار خارج شود.


• پیچ و مهره های درپوش استیل ضد زنگ در داخل درپوش سوپاپ محصور شده و محصور شده اند

توسط واشر سرپوش و با ذوب داغ مهر و موم شده است.بنابراین خطر خوردگی وجود ندارد

زیرا پیچ و مهره ها در معرض محیط یا خاک قرار نمی گیرند.



ج. مهره گوه ای


مهره گوه ثابت و یکپارچه تعداد قطعات شیر ​​متحرک را در نتیجه کاهش می دهد

به حداقل رساندن خطر خوردگی و سو mal عملکرد.مهره گوه ای ساخته شده است
برنج مقاوم در برابر زدایی با توانایی روانکاری و سازگاری مطلوب

با ساقه فولاد ضد زنگ


D. گوه آتشفشانی


هسته آهن شکل پذیر با لاستیک EPDM مورد تأیید آب آشامیدنی کاملاً جوشانده می شود

داخلی و خارجی.



هیچ قسمت آهن در معرض محیط و جوشکاری لاستیک عالی قرار ندارد

از خوردگی در زیر لاستیک جلوگیری می کند.



راهنماهای موجود در گوه و بدنه دریچه بدون در نظر گرفتن یک بسته بودن یکنواخت را تضمین می کنند

فشار زیاد



از عملکرد ایمن اطمینان حاصل می شود ، زیرا راهنماها از اضافه بار ساقه جلوگیری می کنند.



گوه دارای سوراخ سوراخ بزرگی است و به دلیل راکد بودن هیچ سوراخ در هسته وجود ندارد

آب یا ناخالصی ها نمی توانند جمع شوند و باعث آلودگی شوند.



ویژگی های طراحی:


واشرهای اسپیندل حلقه O - "DRY THREAD" - تحت فشار قابل تعویض هستند.


دوک فولادی ضد زنگ با نخ و یاطاقان نورد


کل گوه سوراخ شده با مهره دوک قابل تعویض.


شیر دروازه ای با سوراخ کامل.


تمام قطعات در برابر خوردگی محافظت می شوند.





شیر دروازه ای نشسته انعطاف پذیر به EN 1074-1 و 2 / EN 1171 ، با WRAS EPDM تایید شده
قطعات لاستیکی


بدنه و سرپوش GJS-500-7 (GGG-50).گوه آهن شکل پذیر با مهره گوه ثابت ،

با لاستیک EPDM کاملاً جوشانده شده است.ساقه فولاد ضد زنگ حداقل13٪ Cr با نخ نورد شده
و حلقه توقف گوه.



آب بندی ساقه با 4 حلقه O در یاتاقان نایلونی ، یک مانکت لاستیکی EPDM و یک NBR

حلقه پاک کنواشر سرپوش EPDM در یک شیار ، پیچ و مهره های ضد سرپوش محوطه محصور شده توسط

واشر سرپوش و مهر و موم شده با ذوب داغ.سوکت های مجهز به حلقه های مهر و موم شده "یورو" از EPDM

لاستیک.


پوشش اپوکسی به دستورالعمل های DIN 30677-2 و GSK - داخلی و خارجی.








دروازه شیر یا عضو بسته به طور معمول به شکل یک گوه ساخته شده از مواد چدن است

طوری که به اندازه کافی ناهموار باشد تا برای کاربردهای فشار بالا و جریان زیاد مناسب باشد.



در یک شیر گیت صندلی انعطاف پذیر ، سطح خارجی گوه سوپاپ با یک الاستومریک پوشانده شده است

مواد به گونه ای که مهر و موم حبابدار را حتی در فشارهای عملیاتی بالا ارائه دهد.



گوه سوپاپ با چرخاندن یک ساقه رزوه دار به گونه ای کار می کند که شیر را پیش ببرد یا جمع کند

گوه درون آبراه محفظه شیر قرار دهید.



با بسته شدن دریچه ، مواد انعطاف پذیر در لبه ، یک مهر و موم با حباب را با داخلی تشکیل می دهد

سطح بدنه شیرآلودگی یا آلودگی دیگر در سیستم عامل شیر می تواند منجر به آن شود

آب بندی ناقص گوه یا نقص دیگر.



هدف دیگر اختراع حاضر تهیه دریچه درب صندلی انعطاف پذیر با داشتن یک است

سیستم اپراتور گوه ای بهبود یافته که به راحتی بر اثرات مضر آلودگی که در حین ساخت یا در داخل محصول حمل شده به شیر وارد می شود غلبه می کند.



اینها و سایر اشیا of اختراع حاضر که از مطالعه این موارد آشکار خواهد شد

توضیحات و نقشه های پیوست شده در یک ترتیب سوپاپ ، که شامل یک سوپاپ است ، ارائه می شوند

محفظه ای که یک مسیر عبور آب و یک صندلی سوپاپ را در داخل مجرای شیر تعریف می کند.



یک گوه سوپاپ که در داخل مجرای مسکن قرار دارد در امتداد جهت کار حرکت می کند

بین یک موقعیت بسته در تماس با صندلی سوپاپ برای جلوگیری از جریان آب از طریق شیر

یک راه عبور و یک موقعیت باز که جریان آب را از طریق دریچه عبور می دهد.



یک جفت مسیر با فاصله از هم در داخل محفظه شیر دو طرف گوه قرار دارد

و در امتداد جهت عملیات امتداد می یابند.یک جفت بال مخالف که روی گوه سوپاپ حمل می شود ،

در هر مسیر حرکت کنید.یک ساقه سوپاپ به همراه گوه سوپاپ ، گوه سوپاپ را در جهت مخالف رفت و برگشتی بین موقعیت باز و سوپاپ سوپاپ حرکت می دهد.



غلتک ها برای درگیری با بالها با بالها حمل می شوند و تیغه های تراشنده وجود دارد

بر روی بالهای مجاور غلتک حمل می شود تا آلودگی را از مسیرها پاک کند.



مسیرها ممکن است با آستر یا بدون آن ارائه شوند.اگر بال بدون غلتک فراهم شود به دلیل

یک برنامه بارگیری سبک ، به عنوان مثال ، مسیر ترجیحاً بدون آستر ارائه می شود.



ممکن است یک حالت بارگذاری سبک ، به عنوان مثال ، در انتهای فوقانی یک جهت افقی بوجود آید

آرایش شیربا این حال ، تحت شرایط بارگیری سنگین ، به عنوان مثال ، در پایین

در انتهای آرایش شیر افقی ، ترجیح داده می شود که بالها تهیه شوند

با غلتک های تحمل بار.



در این حالت ، همچنین ترجیح داده می شود که مسیر با یک آستر به طور کلی U شکل تهیه شود

سطح مقطع و ساخته شده از یک ماده ناهموار مانند فولاد ضد زنگ.



مشخصات فنی:



نه

نام قطعه

مواد

1

بدن

چدن شکل پذیر

2

گوه

چدن داکتیل + EPDM

3

مهره ساقه ای

زره پوش ZCuAl10Fe3

4

واشر

EPDM

5

سرپوش

چدن شکل پذیر

6

واشر غده

زره پوش ZCuAl10Fe3

7

ساقه

2Cr13 SSx 20Cr13

8

غده

چدن شکل پذیر

9

برف پاک کن لاستیکی

EPDM / NBR

10

چرخ دستی

چدن شکل پذیر




امکانات



⊙ انفجار گلوله

سطح محافظ با انفجار گلوله به پایان رسید و سطح آن صاف و مرتب است.



seat صندلی تخت

صاف راه مته سوراخ بدون شکاف نشیمن ، آسان نیست که کثیف ناخالصی شود.

درست ساختن مایع.



⊙ درمان با لاستیک

داخلی و خارجی با دانش پیشرفته در مورد جوشکاری لاستیک و سپس ساخت آن پوشانده شده اند

از کشش لاستیک مطمئن شوید و از بعد دقیق هندسه اطمینان حاصل کنید.لاستیک و شکلات

دست شیر ​​شیر چدنی به سختی با هم.این می تواند از افتادن به دلیل استفاده طولانی مدت جلوگیری کند.



⊙ ضد خوردگی

برای تقویت ظرفیت مقاومت در برابر خوردگی و بالا بردن کیفیت ، هر دو داخلی و خارجی با رزین اپوکسی پودر غیر سمی پوشانده شده اند

تأمین آب



⊙ ناهمواری

دریچه آهن شکل پذیر قدیمی پس از تحت تأثیر قرار گرفتن توسط هیچکس ، به راحتی پاره می شود.می تواند متوقف شود

پارگی بستگی به توانایی مکانیکی خوب آهن شکل پذیر دارد.



⊙ سه حلقه مهر و موم شده "○"

با سه حلقه "O" ، می توان نشت را تا حد زیادی کاهش داد و "O" را می توان حلقه کاهش داد

تحت این شرایط با فشار و بدون توقف آب جایگزین می شود.محور محوری

مقاومت اصطکاکی را کاهش می دهد و گشتاور عملیاتی را کاهش می دهد.و می تواند مهر و موم سوئیچ باشد

حلقه بدون باز و بسته شدن.



body بدن گرد سفت و محکم

بدنه کاملاً تاسیس می شود ، اندازه هندسه سفت و سخت اطمینان از درزگیری داخلی دریچه بدون

هر فرآیند



weight وزن سبک

این بدنه از آهن شکل پذیر ساخته شده است ، از 20٪ -30٪ سبک تر از قدیمی است.به راحتی به رفع و

سرویس دهی



برنامه های کاربردی :این شیر به طور گسترده ای در لوله های مایع برای باز یا بسته شدن فیکسچر در این موارد استفاده می شود

آب ، دفع فاضلاب ، برق ، لوله انرژی ، مواد شیمیایی ، حمل و نقل ، منابع انرژی و غیره




استانداردهای قابل اجرا

⊙ استاندارد آمریکایی
طراحی به ANSI / AWWA C509
ابعاد چهره به چهره به ASME B16.10-2000 (سری ISO 3)
فلنج و حفاری به SME / ANSI B16.42-1998


⊙ استاندارد انگلیس
طراحی به BS5163 ، BS5150
ابعاد چهره به چهره BS5163 (سری های ISO 3 ، سری ISO19)
فلنج و حفاری به BS4504 part1 (EN1092)


⊙ استاندارد آلمان
طراحی به DIN3352
ابعاد چهره به چهره به DIN3202 (F4: سری ISO 14 ؛ سری F5: ISO 15)
فلنج و حفاری به BS EN1092

برنامه های کاربردی:این شیر به طور گسترده ای در لوله های مایع برای باز یا بسته شدن تثبیت در چنین آب اعمال می شود ،

دفع فاضلاب ، برق ، لوله انرژی ، مواد شیمیایی ، حمل و نقل ، منابع انرژی و غیره


4.0 مگاپاسکال سوپاپ درب نشسته مقاوم در برابر فولاد کربن 150 میلی متر 1
