جزئیات محصول:
|
مواد: | AISI 304 316L | اندازه: | 1/4 "- 4" |
---|---|---|---|
نوع اتصال: | سه گیره / جوش داده شده | آلیاژ: | T304 یا T316L |
استاندارد: | 3A ASME BPE | صندلی ها: | EPDM یا سیلیکون |
برجسته: | T304 پنوماتیک سوپاپ پروانه,پنوماتیک محرک Tri Clamp Butterfly سوپاپ,1.5 "Tri Clamp Butterfly سوپاپ |

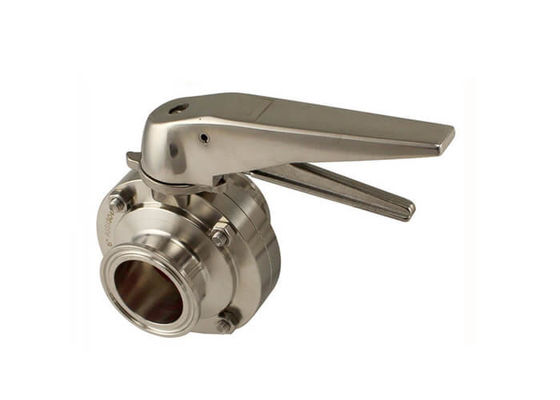

سوپاپ پروانه SS با محرک پنوماتیک ، دریچه پروانه 1.5 اینچی برای نفت
برنامه های کاربردی نمونه:
شیرهای بهداشتی Butterfly دریچه های جهانی برای جداسازی و کنترل ، در صنایع غذایی ، لبنیات ، دم ، صنایع دارویی و نوشیدنی هستند.این شیرهای پروانه ای به گونه ای طراحی شده اند که به راحتی با SS Actuator و در کنار کنترل الکترونیکی Easymind به صورت خودکار ساخته می شوند.در صورت درخواست ویژه ، سایر گزینه های اتوماسیون را می توان با سایر محرک ها و پایه های Pentair نیز ایجاد کرد.
غذا و نوشیدنی
دم کردن ، تقطیر ، و شراب سازی
لبنیات
داروسازی
فرآوری شیمیایی
تصفیه آب
رنگرزی و خشک کردن پارچه
طعم و عطر
جوهر و رنگ
نه | نام قطعات | مواد |
1 | پیچ | فولاد ضد زنگ 304 |
2 | سوپاپ چپ | فولاد ضد زنگ 304،304L ، 316،316L |
3 | صندلی | لاستیک درجه غذایی |
4 | صفحه پروانه | فولاد ضد زنگ 304،304L ، 316،316L |
5 | سوپاپ راست | فولاد ضد زنگ 304،304L ، 316،316L |
6 | مهره | فولاد ضد زنگ 304 |
7 | مهره | فولاد ضد زنگ 304 |
8 | کلید | فولاد ضد زنگ 304 |
9 | پیچ | فولاد ضد زنگ 304 |
10 | اتصال یوغ | فولاد ضد زنگ 304 |
11 | پیچ | فولاد ضد زنگ 304 |
12 | مجموعه اتصال | فولاد ضد زنگ 304 |
13 | دستگاه پنوماتیک | سری سری محرک پنوماتیک |
14 | نشانگر مکان | پلاستیک |
مواد | AISI 304 / 304L (1.4301 / 1.4307) AISI 316L (1.4404) دیگران در صورت درخواست |
اندازه | DN10 - DN200 1 "- 4" |
مهر | سیلیکون / EPDM / FKM / HNBR |
سطح | خوب تا داخل Ra <0.8 میکرومتر تبدیل شده است دیگران در صورت درخواست |
فشار عملیاتی | DN10 - حداکثر DN150.10 بار / 145 psi حداکثر DN2006 بار / 87 psi |
تضمین کیفیت:
1. مواد کنترل شده و دقیقاً ماشین کاری شده.
2. به راحتی جوش داده می شود
3. سریع جا بیفتید
4. مقاوم در برابر خوردگی بالا
5. عمر طولانی
6. سیستم ایمنی سهام.
7. به خوبی بسته بندی شده است
8. تحویل سریع
9. اتمام سطح: 180 دانه ، 320 دانه
ترکیبات شیمیایی:
عناصر | 316 لیتر (درصد وزنی) |
C / حداکثر | 0.035 |
Mn / حداکثر | 2.00 |
P / حداکثر | 0.045 |
S / حداکثر | 0.005 - 0.017 |
Si / حداکثر | 1.00 |
نیکل | 10.00 - 14.00 |
Cr | 16.00 - 18.00 |
مو | N / A |
احساس | بال |
مس | N / A |
N | N / A |
ویژگی های مکانیکی:
مقطع تحصیلی | مقاومت کششی (Mpa) |
قدرت عملکرد (Mpa) |
کشیدگی (٪) |
سختی (HRB) |
316L |
5485 |
≥170 |
35 پوند |
|
