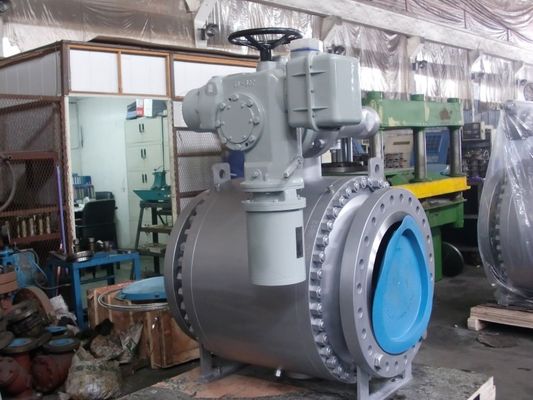

API 607 Side Entry Trunnion سوپاپ توپی سوپاپ با محرک برقی

محصولات

دریچه های توپ فعال شده با پنوماتیک

API 607 Side Entry Trunnion سوپاپ توپی سوپاپ با محرک برقی

MOQ:	1 کامپیوتر
قیمت:	300USD
standard packaging:	موارد پلی وود
Delivery period:	2-15 هفته
payment method:	L / C ، T / T
Supply Capacity:	20000 قطعه در سال

Detail Information

Product Description

Detail Information

محل منبع

نام تجاری

گواهی

API6D,API607

شماره مدل

نصب شده

اندازه:

NPS 2 "تا 60"

فشار:

150LB تا 2500LB

محدوده دما:

-196 10 610 ℃ درجه حرارت متوسط ، دمای معمولی و درجه حرارت بالا

بدنه و مواد اصلاح شده:

بازیگران فولاد ، WCB ، ASTM A105 ، ASTM A350 LF2 ، ASTM A182 F304 F304L F316 / F316L / F51 F53 F55 ،

مواد صندلی:

PTFE، RPTFE، DEVLON، Molon، PEEK، صندلی فلزی

آب بندی بدن و ساقه:

بسته بندی (FKM، FFKM NBR، FPM HNBR، VITON، EPDM، AFLAS) ، واشر اسپیرال واشر (316SS + گرافیت) بسته بن

برجسته کردن:

سوپاپ توپی سوپاپ سوپاپ

API 607 سوپاپ توپی سوار Trunnion

شیر توپی Trunnion با محرک برقی

Product Description

نوع سوپاپ سوپاپ ورودی جانبی با محرک برقی

نوع شیر توپی	طراحی و ساخت	چهره به چهره / پایان به پایان	ابعاد فلنج	درجه حرارت فشار	بازرسی و آزمایش
شیر توپی فلنج اسپلیت	BS5351	ANSI B16.10	ANSI B16.5	ANSI B16.34	API6D
شیر توپی فلنج ثابت	API6D / API608	API6D	ANSI B16.47	ANSI B16.34	API598

مواد اصلی

جنس بدنه	اصلاح مواد	مهر و موم مواد	واشر / بسته بندی
WCB / LCB / CF8 / CF8M / CF3 / CF3M ، ETC	SS410 ، SS420 ، SS304 ، SS316 ، ETC	PTFE ، RPTFE ، PEEK ، PPL ، ETC.	گرافیتPTFE ، PPLو غیره.

برنامه های مهم
خوش سرخطوط جریان
شیرآلات خط لوله
Riser-ESDV

دریچه های گاز روی شیر (GOV)

دریچه های ضربه (BDV)

دریچه های خاموش کردن (SDV)

جداسازی تله تراشنده

دریچه های فرآیند

SSIV

ROV

HIPPS

زیر دریا

برودتی (LNG ، regas)
دمای پایین

هات تپ

اینچینگ

تله تراشنده

سوپاپ سوئیچینگ

دریچه های اندازه گیری
بسته شدن سریع (<1 ثانیه)
دوغاب ماسه روغن
درجه حرارت بالا
دریچه های دفن شده / زیرزمینی

داده های طراحی

استاندارد طراحی: API 6D ، DIN3357-1 ، EN12516-1

استاندارد چهره به چهره: API6D ، ASME B16.10 ، DIN3202

اتصال استاندارد: ASME B 16.5 ، ASME B16.47 ، DIN 2543/4 ، ASME B 16.25

تست و بازرسی استاندارد: API 6D ، API 598

دمای کار: -196 ℃ ~ 610

نوع اتصال: RF ، RTJ ، FF ، BW.BSPT ، NPT

محیط ترش: NACE MR0175

بلوک دوبل و خونریزی (DBB)

هنگامی که توپ در موقعیت بسته است ، هر صندلی به طور مستقل و همزمان از جریان بالا / پایین و حفره بدن ، محیط فرآیند را مهر و موم می کند ، اجازه می دهد تا فشار حفره محبوس شده (DBB) از طریق دریچه تخلیه و تخلیه خونریزی شود.عملکرد دو بلوک و خونریزی امکان شستشوی شیر تحت فشار و بررسی صحت درزگیری صندلی را فراهم می کند.

API 607 Side Entry Trunnion سوپاپ توپی سوپاپ با محرک برقی 0

انزوا و خونریزی دوبل (DIB)

صندلی با اثر پیستون دو ، فشار متوسط ، هم در بالادست و در پایین دست و هم در حفره بدن ، یک رانش نتیجه ایجاد می کند که حلقه صندلی را به سمت توپ سوق می دهد ، دریچه با حلقه های صندلی اثر پیستون دو نیاز به کاهش فشار حفره برای کاهش ساخت فشار بیش از حد در حفره بدن

API 607 Side Entry Trunnion سوپاپ توپی سوپاپ با محرک برقی 1

دستگاه ضد الکتریسیته ساکن:

دستگاه ضد الکتریسیته ساکن از نوع بهار و گرافیت بین توپ ، ساقه ، فلنج غده و بدن اعمال می شود تا تداوم الکتریکی را بین تمام اجزای فلزی حفظ کند.و اطمینان از مقاومت کمتر از شدیدترین نیاز به خدمات.

ساقه ضد انفجار:

ساقه جداگانه از توپی با شانه دور یکپارچه T ساخته می شود ، که توسط خفیف حفظ می شود. (سایر طرح ها در صورت درخواست موجود است)

دستگاه تزریق گریس

برای DN150 (NPS 6) و بزرگتر ساقه و صندلی سوپاپ با دستگاه تزریق گریس آب بندی تهیه شده است ، برای DN125 و کوچکتر ، ما می توانیم دستگاه تزریق گریس آب بندی را با توجه به نیاز مشتری ارائه دهیم.هنگامی که حلقه O به طور تصادفی آسیب می بیند ، توسط درزگیر تزریقی مهر و موم شده برای جلوگیری از رسانه از طریق حلقه صندلی شیر و نشت ساقه.

API 607 Side Entry Trunnion سوپاپ توپی سوپاپ با محرک برقی 2

این توپ توسط trunnion و ساقه برای اندازه 4 "و کوچکتر ثابت می شود.صفحه Trunnion برای اندازه 6 "و بزرگتر پشتیبانی می کند

API 607 Side Entry Trunnion سوپاپ توپی سوپاپ با محرک برقی 3

گزینه های آب بندی

صندلی نرم: مهر و موم حلقه ای فلزی به فلزی

مهر و موم قابل اطمینان ساختار ساده قابل استفاده برای ذرات مهر و موم قابل اطمینان گشتاور کم پاسخگوی بالا بودن مشتریان است

کاربرد گسترده کم هزینهشرایط رسانه قابلیت اطمینان آب بندی و نیازهای گشتاور کم

API 607 Side Entry Trunnion سوپاپ توپی سوپاپ با محرک برقی 4

API 607 Side Entry Trunnion سوپاپ توپی سوپاپ با محرک برقی 5

API 607 Side Entry Trunnion سوپاپ توپی سوپاپ با محرک برقی 6

API 607 Side Entry Trunnion سوپاپ توپی سوپاپ با محرک برقی 7
