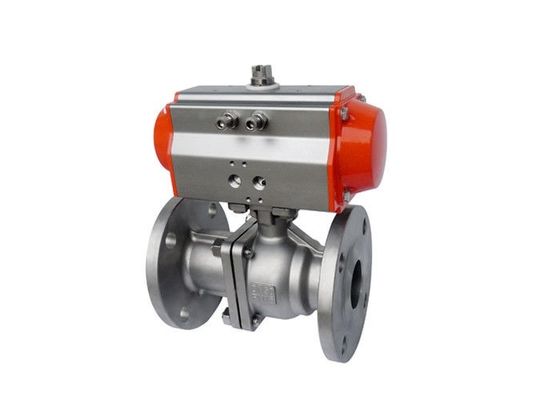

دریچه توپی پنوماتیک Flange CF8 Body 8 "

محصولات

دریچه های توپ فعال شده با پنوماتیک

دریچه توپی پنوماتیک Flange CF8 Body 8 "

MOQ:	1 کامپیوتر
قیمت:	negotiable
standard packaging:	موارد مناسب تخته سه لا با توجه به ساختار شیرهای مختلف
Delivery period:	5 ~ 25 روز کاری
payment method:	T / T ، Paypal ، Western Union ، D / A ، L / C ، D / P ، MoneyGram
Supply Capacity:	500 عدد / دوشنبه

Detail Information

Product Description

Detail Information

محل منبع

نام تجاری

گواهی

CE&ISO

شماره مدل

نصب شده

جنس بدنه:

مواد صندلی:

قدرت:

محرک بازگشت فنر

ارتباط:

دو فلنج

اندازه شیر:

1/2 "~ 8"

متوسط:

گاز روغن گاز

برجسته کردن:

دریچه توپی پنوماتیک بدنه CF8

شیر توپی پنوماتیک فلنج

دریچه توپی 8 اینچ پنوماتیک

Product Description

دریچه توپی پنوماتیک صنعتی فلنج سوپاپ کنترل آب WCB روتاری

شرح:

شیرهای توپی فعال شده و گزینه های شیر پروانه ای فعال شده از ما به خودکار شروع و توقف جریان کمک می کنند.در صورت همراه شدن با برقی ، محرک های پنوماتیک همچنین می توانند گشتاور تولید کنند تا سیلندرها حرکت کنند یا گشتاور کافی برای تحریک دستگاه های کوچک الکتریکی ایجاد کنند.برای ایجاد یک طراحی ایمن در برابر خرابی ، یک سوپاپ فعال شده با فنر را در نظر بگیرید که از هوا برای کمک به عملکرد شیر در یک جهت و فنرها برای کمک به کار در جهت معکوس استفاده می کند.

مشخصات فنی

محرک پنوماتیک چرخشی رک و پینیون
نسخه دو اقدام یا بازگشت بهار
رابط های ISO5211 ، DIN3337 و Namur برای نصب آسان روی شیر ، جعبه سوئیچ محدود و موقعیت یاب
مناسب برای کاربردهای داخلی و خارجی
خروجی گشتاور از 3 نیوتن متر تا 13،024 نیوتن متر (نسخه DA) و 4 نیوتن متر تا 6،584 نیوتن متر (نسخه SR)
محفظه آلیاژ آلومینیوم با دزدگیر اندود شده با نیکل
زاویه سفر 90 درجه با تنظیم توقف سفر 5 ±
فشار کار از 2 بار تا 8 بار در دمای -20 ℃ تا + 80

مزیت - فایده - سود - منفعت

1. کارکرد آسان ، باز و بسته شدن سریع ، از حالت کاملاً باز تا کامل تا زمانی که 90 درجه چرخش داشته باشد ، کنترل آن در فواصل طولانی آسان است.

2. تعمیر و نگهداری راحت است ، شیر توپی از نظر ساختار ساده است ، حلقه آب بندی به طور کلی فعال است و جدا کردن و جایگزینی آن راحت است.

3. وقتی کاملاً باز یا کاملاً بسته است ، سطح آب بندی توپ و نشیمن سوپاپ از محیط جدا شده است.با عبور محیط ، باعث فرسایش سطح آب بندی شیر نمی شود.

داده های تکنیکی
محرک پنوماتیک با دو عمل

دریچه توپی پنوماتیک Flange CF8 Body 8 " 0

دو برابر بازیگری	مدل شماره	گشتاور (5.5 بار)
	ACT 042D	8.4 نیوتن متر
	ACT 050D	18.3 نیوتن متر
	ACT 063D	32.2 نیوتن متر
	ACT 075D	64 نیوتن متر
	ACT 090D	101 نیوتن متر
	ACT 100D	146 نیوتن متر
	ACT 115D	236 نیوتن متر
	ACT 125D	305 نیوتن متر
	ACT 145D	478 نیوتن متر
	ACT 160D	624 نیوتن متر
	ACT 190D	1185 نیوتن متر
	ACT 210D	1447Nm
	ACT 240D	2126 نیوتن متر
	ACT 270D	3229 نیوتن متر
	ACT 300D	4197Nm
	ACT 350D	6283 نیوتن متر
	ACT 400D	8953Nm

پارامتر سوپاپ توپی (DN15 DN200)

دریچه توپی پنوماتیک Flange CF8 Body 8 " 1

PN (Mpa)	DN	ل	φE	φB	φC	تی	f	N-φh	ح
1.6	15	130	95	65	45	14	2	4-14	48
	20	140	105	75	55	14	2	4-14	53
	25	150	115	85	65	14	2	4-14	64
	32	165	135	100	78	16	2	4-18	71
	40	180	145	110	85	16	3	4-18	76
	50	200	160	125	100	16	3	4-18	85

لوازمی که می توانند با این شیر توپی استفاده کنند
شاخص روشن / خاموش
شیر برقی استاندارد Namur در تمام استاندارد
موقعیت یاب شیر پنوماتیک و برقی
قابل حذف کردن دستی
سوئیچ ها را برای نشانگر روشن / خاموش در صفحه پانل محدود کنید
فیلتر + ترکیب تنظیم کننده با فشار سنج

انتخاب بیشتر

استاندارد	ANSI	گیگابایت	JIS	DIN
فشار	150 لیتر / 300 لیتر	PN16 / PN25 / PN40	10K / 20K	PN16 / PN40
دریچه ماتریال	1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB
فعال کننده	1) تک بازیگری (بازگشت بهار) 2) دو بازیگری
تجهیزات جانبی	1) سوئیچ محدود 2) شیر برقی 3) فیلتر 4) موقعیت یاب
