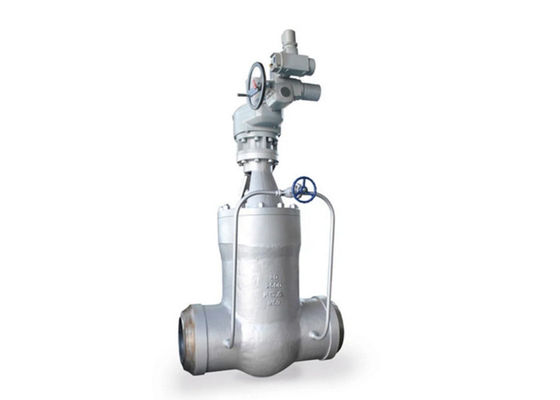

مستقیم از طریق دریچه مهر و موم فشار فولاد ریخته گری

شیر دروازه صنعتی کلاه مهر و موم فشار فولادی

گوه انعطاف پذیر یک گوه ریخته گری یک تکه کاملاً هدایت شونده با یک توپی مرکزی است که به چهره های نشیمن اجازه می دهد تا نسبت به یکدیگر حرکت کنند ، بنابراین تحریف صندلی های بدنه را به دلیل انبساط حرارتی یا بارهای لوله کشی جبران می کند.حلقه صندلی و وجه نشستن گوه با زاویه 9 درجه از عمودی تنظیم شده اند تا در هنگام باز و بسته شدن ، تماس کشویی گوه و حلقه نشیمن به حداقل برسد.

اقدامات گوه کمک می کند تا یک مهر و موم محکم در خدمات فشار کم دیفرانسیل ایجاد شود.ساخت و ساز گوه ای انعطاف پذیر در برابر چسبیدن یا اتصال گوه در سرویس هایی که شیر ممکن است هنگام سرد بسته شود و هنگام گرم باز شود مقاومت می کند.سطوح نشیمن برای ایجاد قابلیت چرخه عمر بالا در خدمات فشار دیفرانسیل بسیار سخت با Stellite®6 روبرو می شوند.

دروازه یک طرح تقسیم شده است که با استفاده از دو فنر دیسک بارگیری می شود و توسط یک نگهدارنده دروازه با یک فنر ذخیره کننده خوردگی در کنار هم نگه داشته می شود تا هنگام بسته شدن انرژی اولیه فراهم شود.گیت برای تنگی صندلی به فشار مایعات اولیه که روی صندلی پایین دست وارد می شود متکی است.هیچگونه عمل گوه برداری یا بارگیری اضافی روی صندلی ها وجود ندارد که منجر به گشتاور عملیاتی بسیار کمتری می شود.هنگام بسته شدن ، در انتهای دروازه یک مورب وجود دارد تا آن را در بین صندلی ها هدایت کرده و فنر را دوباره فشرده کنید.

مزایای شیر دروازه ای

• اصطکاک کم و افت فشار در هنگام باز شدن کامل
• نشت را از بین می برد
• افزایش پیکربندی های ساقه ، بازرسی های بصری را آسان می کند
• پیکربندی های ساقه ای که در حال افزایش نیستند برای مناطق زیر زمین یا مکان محدود ایده آل هستند
• با صرفه جویی در مصرف انرژی هنگام باز یا بسته شدن دریچه دروازه ، کارایی را افزایش دهید

انتخاب مواد برای شیرهای دروازه

• کربن استیل (A105-WCB ، WCC)
• فولاد کربن کم دما (LF2-LCC ، LCB)
• فولاد ضد زنگ (SS304 ، SS304L ، SS316 ، SS316L ، SS347 ، 904L)
• آلیاژهای کم (F1-WC1 ، F11-WC6 ، F22-WC9)
• آلیاژهای بالا (F5-C5 ، F9-C12 ، F91-C12A ، F62-CN3MN ، F20-آلیاژ 20)
• دوبلکس و سوپر دوبلکس (2205-4A ، 2507-5A ، S32760-6A)
• برنز (C95800 ، C95500 ، C95400)
• اینکونل (اینکونل 625 ، اینکونل 825)

اظهارات: مواد فوق در مورد بدنه شیر قابل استفاده هستند.برای تهیه مواد جز valve سوپاپ با JIEYU تماس بگیرید.
