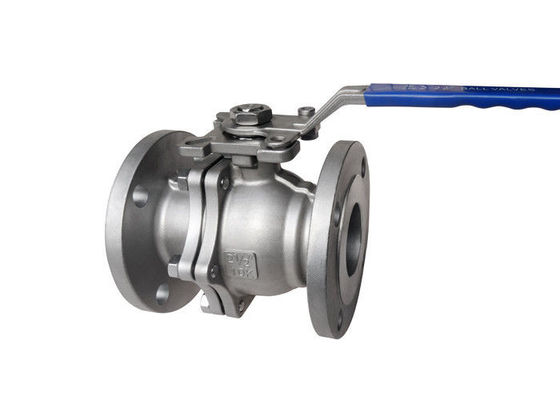

DIN استاندارد 20K SS316 دریچه توپی فلنج انتهایی برای حلال

موق:	1 کامپیوتر
قیمت:	negotiable
بسته بندی استاندارد:	مورد تخته سه لا
دوره تحویل:	7-30 روز کاری
روش پرداخت:	L / C ، D / A ، D / P ، T / T ، Western Union، MoneyGram
ظرفیت عرضه:	10000PCS / دهان

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع

نام تجاری

گواهی

API ISO Ts CE

شماره مدل

نصب شده

جنس بدنه:

SS304 SS316

مواد توپ:

CF8 ، CF8M

مواد صندلی:

استاندارد:

GB ، ANSI ، JIS ، DIN

اندازه:

DN15 DN200

فشار:

10K 20K

برجسته کردن:

SS316 Flange End Ball Valve

20K Flange End Ball Valve

DIN استاندارد Flange End Ball Valve

توضیح محصول

JIS 20K 2PC سوپاپ توپ فولادی ISO5211 پد نصب مستقیم موتور

مشخصات فنی

شیر توپی

استانداردهای قابل اجرا:
- طراحی و ساخت: ASME B16.34 ، API608

- اتصال: JIS B2212 B213

- آزمایش و بازرسی: JIS B2003 ، API6D

- ابعاد چهره به چهره: JIS B2002

محدوده اندازه:
- DN15 DN200

اندازه گیری فشار:
- JIS 10K 20K
محدوده دما:
- - 20 درجه سانتیگراد ~ 185 درجه سانتیگراد

قسمت باز و بسته شدن شیر توپی (توپی) توسط ساقه سوپاپ هدایت می شود و به دور محور ساقه سوپاپ می چرخد.این ماده عمدتا برای قطع یا روشن كردن محیط موجود در خط لوله استفاده می شود و همچنین می تواند برای تنظیم و كنترل مایعات مورد استفاده قرار گیرد.مدل مطلوب دارای مزایای ساختار جمع و جور ، آب بندی قابل اعتماد ، ساختار ساده و نگهداری راحت است و سطح آب بندی و سطح کروی اغلب در یک حالت بسته قرار دارند ، که توسط محیط به راحتی فرسایش نمی یابد و کار و نگهداری آن آسان است .

فشار	اندازه	φD	ل	φE	φB	φC	تی	f	N-φh	ح	H1	دبلیو	م	پ	A1	A2	B1	B2
JIS 10K	15	15	108	95	70	52	12	1	4-15	48	79	135	9	9	6	6	36	42
	20	20	117	100	75	58	14	1	4-15	53	84	135	9	9	6	6	36	42
	25	25	127	125	90	70	14	1	4-19	64	95	170	11	11	6	7	42	50
	32	32	140	135	100	80	16	2	4-19	71	103	170	11	11	6	7	42	50
	40	38	165	140	105	85	16	2	4-19	76	111	200	14	14	7	9	50	70
	50	50	178	155	120	100	16	2	4-19	85	120	200	14	14	7	9	50	70
	65	با ما آزادانه تماس بگیرید
	80
	100
	125
	150
	200

کاربرد

مناسب برای محیط های کاری عمومی مانند آب ، حلال ، اسید و گاز طبیعی ، اما همچنین مناسب برای محیط با شرایط کار سخت ، مانند اکسیژن ، پراکسید هیدروژن ، متان و اتیلن ، که به طور گسترده ای در صنایع مختلف استفاده می شود.

استحکام - قدرت

1. مقاومت سیال کم است: سطح مقطع لوله اتصال بین کره و بدن شیر برابر است و عبور کروی توسط یک قوس دایره ای متصل می شود و محیط از کره عبور می کند و مقاومت سیال کم است .
2. عملکرد خوب آب بندی: صندلی سوپاپ مواد PTFE را با تغییر شکل خاص الاستیک و مقاومت بالا تصویب می کند ، که به عملکرد آب بندی خوب می رسد و ثبات شیر را تضمین می کند.
3. عمر طولانی: هسته سوپاپ و نور با دیدن مواد گردن از فولاد ضد زنگ آستنیتی ساخته شده است ، و مواد صندلی شیر از PTFE ساخته شده است ، که می تواند به مقاومت در برابر خوردگی خوب برسد و طول عمر شیر را افزایش دهد.

انتخاب مدل

شیر توپی شناور 2PC فول پورت

استاندارد	ANSI	گیگابایت	JIS	DIN
فشار	150 لیتر / 300 لیتر	PN16 / PN25 / PN40	10K / 20K	PN16 / PN40
مادری	1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB
مدل	1) مدل پلت فرم بالا 2) مدل دسته
