شیر توپی فلنجی ویفر PN16 ، شیر توپی انتهایی فلنج دار DIN

محصولات

دریچه های توپ فعال شده با پنوماتیک

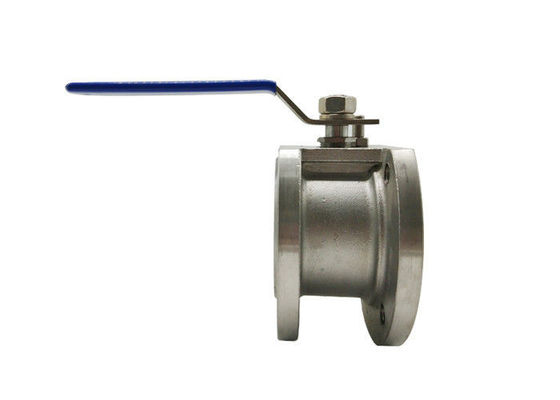

شیر توپی فلنجی ویفر PN16 ، شیر توپی انتهایی فلنج دار DIN

MOQ:	1 کامپیوتر
قیمت:	negotiable
standard packaging:	مورد تخته سه لا
Delivery period:	7-30 روز کاری
payment method:	L / C ، D / A ، D / P ، T / T ، Western Union، MoneyGram
Supply Capacity:	10000PCS / دهان

Detail Information

Product Description

Detail Information

محل منبع

نام تجاری

گواهی

API ISO Ts CE

شماره مدل

نصب شده

مواد شیر:

مواد شیر

فشار:

رسیدگی

استاندارد:

شام بخور

ارتباط:

قدرت:

دستی ، پنوماتیک / برقی

برجسته کردن:

سوپاپ توپی فلنجی PN16

شیر توپی انتهایی فلنجی DIN

شیر توپی انتهایی فلنجی PN16

Product Description

شیر توپی توپی شیر PTFE PPL صندلی ویفر دسته ای 1 عددی فشار عادی دریچه توپی ایتالیا

شیر توپ WAFER
شیرهای توپی ویفر به طور ایده آل برای برنامه هایی مناسب است که فضا با کیفیت بالا فراهم می کند به علاوه تمام مزایای شیر توپی فلنجی در حالی که هزینه و وزن را کاهش می دهد.شیر را می توان با کمک پیچ و مهره بین فلنج نصب کرد.
شیر ویفر ویفر ما به طور معمول از نوع یک تکه و از نوع توپی شناور است و در هر دو نوع ساخت گچ و جعلی در اندازه های مختلف از DN15 تا DN 100 با درجه فشار # 150 تا # 900 موجود است.

مشخصات کلی

سوپاپ توپی ایتالیا

استانداردهای قابل اجرا:
- طراحی و ساخت: GB / T12237 / 1989

- اتصال: JB / T79

- تست ضد آتش: GB / T13927 - 1992

محدوده اندازه:
- DN15 DN200

فشار اسمی:
- سازگاری 1.6 ~ 4.0 مگاپاسکال
محدودیت دما:
- 20 درجه سانتیگراد ~ 350 درجه سانتیگراد

شیرهای توپی نوع ویفر (یا شیرهای توپی نوع "Italy Super Thin" نامیده می شوند) در تجهیزات خط لوله در شرایط PN1.0 ~ 2.5MPa ، دمای کار 29 ~ 180 ℃ (حلقه آب بندی RPTFE) یا 29 ~ 180 استفاده می شود ℃ (حلقه آب بندی PPL پلی فنیلن است) ، برای قطع یا اتصال محیط موجود در خط لوله.محیط قابل استفاده مانند آب ، بخارپز ، روغن ، اسید نیتریک ، اسید استیک ، کربامید یا ماده اکسیدپذیری را می توان با توجه به اختلاف شیر تصویب شده استفاده کرد.

واحد: میلی متر
فشار	اندازه	ل	د	D1	D2
PN16	15	35	95	65	45
	20	38	105	75	55
	25	42	115	85	65
	32	50	135	100	78
	40	62	145	110	85
	50	72	160	125	100
	65	95	180	140	120
	80	118	195	160	135
	100	140	215	180	155
	125	195	245	210	185
	150	225	280	240	210
	200	275	335	295	265

کاربرد

شیر ویفر می تواند به طور گسترده ای در نفت ، مواد شیمیایی ، متالورژی ، نیروگاه ، صنایع سبک و سایر زمینه ها برای تنظیم یا قطع خودکار روغن ، آب ، گاز و تفاله یا مایع الیافی استفاده شود.

استحکام - قدرت

1. طراحی ساقه ضد انفجار را منفجر کنید

2. طراحی بندر کامل

3. پد نصب مستقیم ISO5211

4. استاندارد فلنج: GB

5. مواد مختلف آب بندی و گزینه های فولاد کربن

6. ویفر ساختار شیر توپی ساده ، اندازه کوچک ، وزن سبک.

انتخاب مدل

شیر توپی ویفر

مدل شماره	فشار کاری / مگاپاسکال	دمای قابل اجرا /	متوسط قابل اجرا
Q71F-16P	1.6	PTFE≤150 PPL≤250	نیتروز
Q71F-25P	2.5		نیتروز
Q71F-16Ti	1.6		اکسید کننده متوسط خورنده
Q71F-25Ti	2.5		اکسید کننده متوسط خورنده
