جزئیات محصول:
|
جنس بدنه: | WCB | مواد توپ: | WCB |
---|---|---|---|
مواد صندلی: | PTFE | مدل بندری: | پورت L |
فشار: | PN16 | ارتباط: | فلنج |
برجسته: | دریچه توپی فلنج 3 طرفه,شیر توپی فلنجی WCB,شیر توپی انتهایی فلنج PN40 |

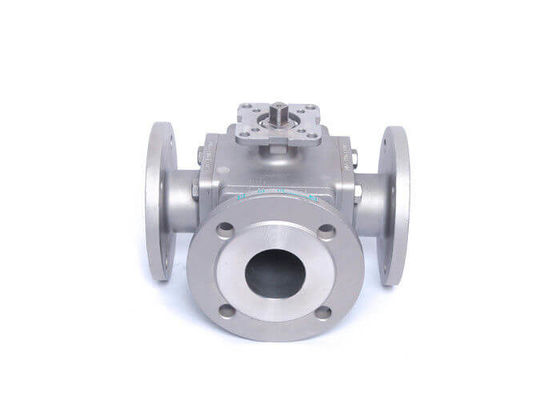

بدنه مربع سوپاپ توپی فلنجی 3 پورت کوچک با پد نصب
شیر ویفر توپی مطابق با API608 ، ASME B16.34 ، API6D ، DIN 3357 و غیره طراحی شده است که به طور گسترده ای در مجموعه ای از زمینه ها از جمله گاز طبیعی ، تصفیه ، مواد غذایی ، پتروشیمی و غیره استفاده شده است. شیر توپی شناور ویفر رویی " طراحی سازه یک نوع بدنه
ویژگی ها و مزایا
port پورت کامل یا کاهش پورت
design طراحی و ساخت ایمن در برابر آتش
stem ساقه ضد انفجار
performance عملکرد گشتاور کم
● دستگاه ضد استاتیک برای ساقه گلوله
lock دستگاه قفل اختیاری
f فلنج بالا ISO 5211 (پد نصب مستقیم برای اتوماسیون آسان)
محدوده اندازه:
- DN15 DN200
اندازه گیری فشار:
- PN16 PN25 PN40
محدوده دما:
- -20 درجه سانتیگراد ~ 185 درجه سانتیگراد
سوپاپ توپی سه طرفه را می توان به دو نوع Q44L و Q45T برای نیازهای مختلف سوئیچینگ جهت جریان متوسط تقسیم کرد. مدل "L-PORT" می تواند سوئیچینگ جهت جریان متوسط و دو کانال را عمود بر یکدیگر درک کند می تواند متصل یا بسته شود.مدل "T-PORT" می تواند جریان تقسیم یا مخلوط محیط را درک کند ، نه تنها می تواند تغییر جهت جریان متوسط را درک کند ، بلکه می تواند سه کانال را به یکدیگر متصل کند ، و همچنین می تواند هر کانال را ببندد و دیگری را متصل کند دو کانالشیر دارای ویژگی های ساختار جمع و جور ، ظاهر زیبا و عملکرد خوب آب بندی است.
فشار | اندازه | ل | L1 | د | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
کاربرد
این شیر عمدتا در تأمین آب و زهکشی گردش خون صنعتی ، تأمین و تخلیه آب شهری ، ساختمانهای بلند و هتل های خروجی آب تحت فشار پمپ ، برای قطع آب و از بین بردن چکش آب مخرب استفاده می شود ، عملکرد ایمن را تضمین می کند شبکه لولهطراحی شده برای در نظر گرفتن کامل نیازهای زیست محیطی ، بدون لرزش ، بدون سر و صدا ، عملکرد روان ، اطمینان از اینکه هتل ها ، مسکونی مسکونی و عملکردهای صرفه جویی در انرژی دارند.
مقاومت دریچه توپی 3 طرفه
1. مقاومت سیال کم است و ضریب مقاومت برابر است با طول لوله.
2. ساختار ساده ، اندازه کوچک و وزن سبک است.
3. جمع و جور و قابل اعتماد است و دارای خواص آب بندی خوبی است.همچنین در سیستم های خلاuum بسیار مورد استفاده قرار گرفته است.
4. عملیات راحت است ، باز و بسته شدن سریع است و چرخش 90 درجه از باز شدن کامل به بسته شدن کامل است ، که برای کنترل از راه دور مناسب است.
5. تعمیر و نگهداری راحت است ، شیر توپی دارای ساختاری ساده است و حلقه آب بندی به طور کلی متحرک است و جداسازی قطعات و تعویض آنها نسبتاً مناسب است.
6. وقتی کاملاً باز یا کاملاً بسته باشد ، سطح آب بندی گلوله و نشیمنگاه سوپاپ از محیط جدا شده و محیط باعث فرسایش سطح آب بندی شیر نمی شود.
7. دامنه وسیعی از برنامه ها ، از کوچک تا چند میلی متر ، تا چند متر ، از خلا high بالا تا فشار بالا قابل اعمال است.
