جزئیات محصول:
|
مواد: | فولاد ضد زنگ TP316L | نوع اتصال: | Edns رشته ای |
---|---|---|---|
اندازه: | 2 | آلیاژ: | T304 یا T316L |
استاندارد: | 3A ASME BPE | سبک: | شیر پروانه ای |
برجسته: | دریچه های پروانه بهداشتی 2 اینچ,شیر پروانه های بهداشتی کامل,سوراخ های پروانه ای بهداشتی صندلی EPDM |

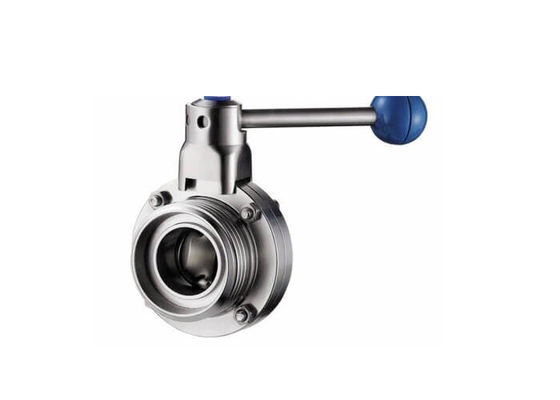

دریچه های پروانه بهداشتی Full Bore 2 ”با دسته کششی ، نوع دستی
امکانات:
این یک شیر پروانه بهداشتی دستی با انتهای نخ / نخ است که به طور گسترده ای در سیستم های لوله کشی فرآیند برای جداسازی و کنترل استفاده می شود.این شیر پروانه به صورت دستی کار می کند.
مشخصات فنی:
اندازه های موجود: 1/2 "تا 4" (1/2 "، 3/4" ، 1 "، 1 1/2" ، 2 "، 2 1/2" ، 3 "، 4") ؛ DN15 - DN100 ( DN15 ، DN20 ، DN25 ، DN40 ، DN50 ، DN65 ، DN80 ، DN100).
مواد: بدنه سوپاپ و مواد دیسکی می توانند AISI 304 یا AISI 316L باشند ، مواد 304L و 316 در صورت درخواست در دسترس هستند.
حداکثرفشار کاری: 145psi (10bar) برای DN25 / 1 "-DN100 / 4" ؛116psi (8bar) برای DN125 / 5 "-DN150 / 6" ؛73psi (5bar) برای DN200 / 8 "-DN300 / 12".
دامنه دما: 14 ~ 248 درجه فارنهایت (-10 ~ 120 درجه سانتیگراد) با صندلی EPDM ، -58 ~ 356 درجه فارنهایت (-50 ~ + 180 درجه سانتیگراد) با صندلی VMQ (سیلیکون).
عملکرد: دسته کششی 4 موقعیتی همانطور که عکس محصول نشان می دهد
اتصالات پایان: نخ / نخ
تیمار سطح: Ra 16 ~ 32µin (0.4 ~ 0.8µm) ، Ra 32µin به طور پیش فرض است.
گزینه ها:
بدنه سوپاپ و مواد دیسکی می توانند AISI 304 یا AISI 316L باشند ، مواد 304L و 316 در صورت درخواست در دسترس هستند.
صندلی و واشر می تواند EPDM ، VMQ (سیلیکون) یا Viton (FPM) باشد ، همگی با FDA 21CFR177.2600 مطابقت دارند.
اتصال انتهایی می تواند به صورت درزگیر ، سه گیره بهداشتی ، رشته ای ، فلنجی ، I-line یا سایر موارد در صورت درخواست باشد.
دسته ها: دسته کششی 4 موقعیتی ؛دسته چند موقعیت با پوشش پلاستیکی یا در فولاد ضد زنگ خالص.
توضیحات:
فولاد | محصولات قطعات فولادی مرطوب | AISI 304 یا 316L | گزارش بازرسی مواد ارائه شده است |
سایر قطعات فولادی | AISI 304 | ||
مهر و موم مواد | استاندارد | EPDM | تمام مواد مهر و موم با FDA 21CFR117.2600 مطابقت دارند |
گزینه ها | VMQ / Viton (FPM) | ||
فشار | فشار کاری | 45145psi (10 بار) | |
فشار را برای محرک هوا تأمین کنید | 70 ~ 116psi (5 ~ 8bar) | ||
درجه حرارت | دمای کار |
EPDM: 14 ~ 248 درجه فارنهایت (-10 ~ 120 درجه سانتیگراد) VMQ (سیلیکون): -58 ~ 356 درجه فارنهایت (-50 ~ + 180 درجه سانتیگراد) ویتون (FPM): -22 ~ 428 درجه فارنهایت (-30 ~ + 220 درجه سانتیگراد) |
|
دمای عقیم سازی | 150 درجه سانتیگراد (302 درجه فارنهایت) ، حداکثر20 دقیقه | ||
درمان سطحی | داخل درمان سطح | Ra 16 ~ 32µin (0.4 ~ 0.8µm) | |
درمان سطح خارج | Ra 32 ~ 64 میکرومتر (0.8 ~ 1.6 میکرومتر) | ||
ارتباط | اتصالات پایان: گیره بهداشتی ، گیره بهداشتی ، زن و مرد رشته ای ، فلنجی ، I-line یا سایر موارد در صورت درخواست. |
ترکیبات شیمیایی:
عناصر | 316 لیتر (درصد وزنی) |
C / حداکثر | 0.035 |
Mn / حداکثر | 2.00 |
P / حداکثر | 0.045 |
S / حداکثر | 0.005 - 0.017 |
Si / حداکثر | 1.00 |
نیکل | 10.00 - 14.00 |
Cr | 16.00 - 18.00 |
مو | N / A |
احساس | بال |
مس | N / A |
N | N / A |
ویژگی های مکانیکی:
مقطع تحصیلی | مقاومت کششی (Mpa) |
قدرت عملکرد (Mpa) |
کشیدگی (٪) |
سختی (HRB) |
316L |
5485 |
≥170 |
35 پوند |
≤90 |
تضمین کیفیت:
1. مواد کنترل شده و دقیقاً ماشین کاری شده.
2. به راحتی جوش داده می شود
3. سریع جا بیفتید
4. مقاوم در برابر خوردگی بالا
5. عمر طولانی
6. سیستم ایمنی سهام.
7. به خوبی بسته بندی شده است
8. تحویل سریع
9. اتمام سطح: 180 دانه ، 320 دانه
برنامه های کاربردی:
شیرآلات بهداشتی فولاد ضد زنگ NYHAU در طیف گسترده ای از صنایع تولیدی قابل استفاده است:
1. غذا و نوشیدنی
2. لبنیات
3. شراب و آبجوسازی
4. لوازم آرایشی و بهداشتی
5. داروخانه
6. بیوتکنولوژی
