جزئیات محصول:
|
جنس بدنه: | cf8 | مواد صندلی: | PTFE |
---|---|---|---|
قدرت: | بازیگری مضاعف | ارتباط: | دو فلنج |
فشار: | PN16 | ساختار شیر: | 2 قطعه |
برجسته: | سوپاپ پنوماتیک دو عمل DIN,شیر کنترل پنوماتیک PN16,شیر پنوماتیک دو عمل PN16 |

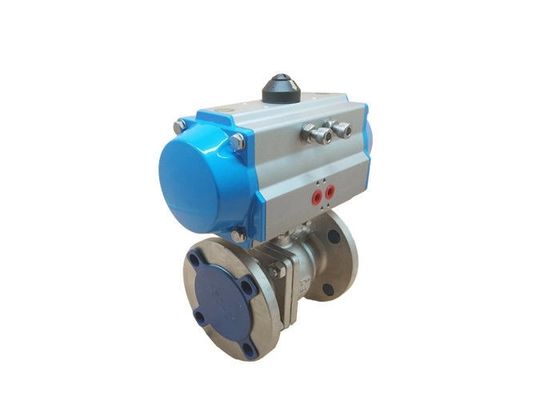

دریچه های پنوماتیک فولادی ضد زنگ DIN50 دو طرفه DIN50 فلنج به پایان می رسد
شرح
این شیر توپی دو طرفه کنترل پنوماتیک امکان افزایش اتوماسیون در سیستم شما را در مقایسه با شیر کنترل دستی فراهم می کند.شیر توپی قطری 100 میلی متر دارد و برای مایعات و گازهای 20- تا 180 درجه سانتی گراد مناسب است.محرک پنوماتیک قادر به ایجاد 354 نیوتن متر گشتاور در 8 بار است ، اما دارای یک پنجره فشار کنترل 6 است؟10 بارسوپاپ توپی دارای نخ های G 4 "برای اتصال آن به لوله / لوله خرطومی حامل رسانه است و مقدار Kv آن 1230 متر مکعب است. محرک با یک عملکرد چرخشی قفسه و پینیون آلومینیومی دو برابر عمل می کند. محرک دارای یک آلومینیوم آنودایز شده است محفظه و یک پوشش آلومینیومی ، در حالی که شیر توپی دارای یک محفظه از جنس استنلس استیل و یک مهر و موم PTFE است. حداکثر فشار رسانه 63 بار است. شیر توپی یک طرح 3 قطعه ای است که برای تمیز کردن کامل امکان پذیر است. نقاط اتصال Namur VDI / VDE 3845 قبلاً روی محرک نصب شده است تا سوپاپ شیر برقی Namur 1/4 "را مستقیماً روی محرک سوار کنید یا یک شیلنگ هوا را با استفاده از G 1/4 وصل کنید. همچنین می توان جعبه کنترل موقعیت یا سوئیچ محدودیت را در قسمت بالای محرک نصب کرد. به VDI / VDE 3845. محرک از طریق فلنج ISO 5211 F10 (22 میلی متر) بر روی شیر توپی نصب می شود. این مجموعه دارای گواهینامه ATEX (EX II 2GD c) است و بنابراین ممکن است در محیط های احتمالی قابل انفجار مورد استفاده قرار گیرد. برای کاهش اتصالات مستقیماً شیر برقی Namur را سوار کنیدو لوله. نشانگر مکانیکی در بالا موقعیت شیر را نشان می دهد. ATEX (EX II 2GD c) دارای گواهینامه برای محیط های منفجره. هزینه کمتری نسبت به یک نسخه الکتریکی. باز و بسته شدن سریع عملکرد دوگانه امکان کنترل بیشتر از محرک های منفرد را فراهم می کند.شیر توپی یک طرح 3 قطعه ای است که امکان تمیزکاری کامل را فراهم می کند. می توان به یک جعبه سوئیچ مجهز مجهز شده است.برای کنترل تأمین هوا به سیستم هوای فشرده و شیر برقی احتیاج دارد.
مشخصات فنی
مزیت - فایده - سود - منفعت
1. اندازه جمع و جور و سبک وزن ساخت
2. قابل اطمینان ، عملکرد طولانی مدت
3. تنظیمات شیر "In Line" یا "Cross Mount" to Actuator
4. طراحی Spring-Return تأمین هوا تا 50 psi را تأمین می کند
5. اصلاحات خارجی فولاد ضد زنگ و استاندارد OK-Rings FKM
6. اتصال مستقیم ساقه سوپاپ به شافت محرک ، واکنش را به حداقل می رساند
7. دستی نادیده گرفتن استاندارد
داده های تکنیکی
دوبازی محرک پنوماتیک شماره سفارش
دو برابر بازیگری |
مدل شماره | گشتاور (5.5 بار) |
ACT 042D | 8.4 نیوتن متر | |
ACT 050D | 18.3 نیوتن متر | |
ACT 063D | 32.2 نیوتن متر | |
ACT 075D | 64 نیوتن متر | |
ACT 090D | 101 نیوتن متر | |
ACT 100D | 146 نیوتن متر | |
ACT 115D | 236 نیوتن متر | |
ACT 125D | 305 نیوتن متر | |
ACT 145D | 478 نیوتن متر | |
ACT 160D | 624 نیوتن متر | |
ACT 190D | 1185 نیوتن متر | |
ACT 210D | 1447Nm | |
ACT 240D | 2126 نیوتن متر | |
ACT 270D | 3229 نیوتن متر | |
ACT 300D | 4197Nm | |
ACT 350D | 6283 نیوتن متر | |
ACT 400D | 8953Nm |
پارامتر سوپاپ توپی DIN PN16 (DN15 DN200)
PN (Mpa) | DN | ل | φE | φB | φC | تی | f |
1.6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 |
20 | 120 | 105 | 75 | 58 | 18 | 2 | |
25 | 125 | 115 | 85 | 68 | 18 | 2 | |
32 | 130 | 140 | 100 | 78 | 18 | 2 | |
40 | 140 | 150 | 110 | 88 | 18 | 3 | |
50 | 150 | 165 | 125 | 102 | 18 | 3 |
لوازمی که می توانند با این شیر توپی استفاده کنند
شاخص روشن / خاموش
شیر برقی استاندارد Namur در تمام استاندارد
موقعیت یاب شیر پنوماتیک و برقی
قابل حذف کردن دستی
سوئیچ ها را برای نشانگر روشن / خاموش در صفحه پانل محدود کنید
فیلتر + ترکیب تنظیم کننده با فشار سنج
انتخاب بیشتر
استاندارد | ANSI | گیگابایت | JIS | DIN |
فشار | 150 لیتر / 300 لیتر | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
دریچه ماتریال | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
فعال کننده | 1) تک بازیگری (بازگشت بهار) 2) دو بازیگری | |||
تجهیزات جانبی | 1) سوئیچ محدود 2) شیر برقی 3) فیلتر 4) موقعیت یاب |
